端子/探针平面度检测解决方案

技术人员：华显技术

实验日期：2018/8/7

联系方式：0755-81753034

             检测要求：

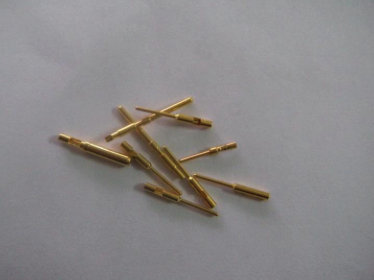

       端子端面缺陷检测、端子平面度检测、端子是否存在歪针，偏针情况；
             技术难度分析：
       采用目视显微镜，放大镜方式进行观察检测。操作人员存在视力疲劳以及品质分析无法形成图片格式。

       端子产品具备侧面以及正面检测位置，投影仪方或显微镜观察方式都只能单一的进行识别检测，存在效率低，误判高的情况

           解决方案：

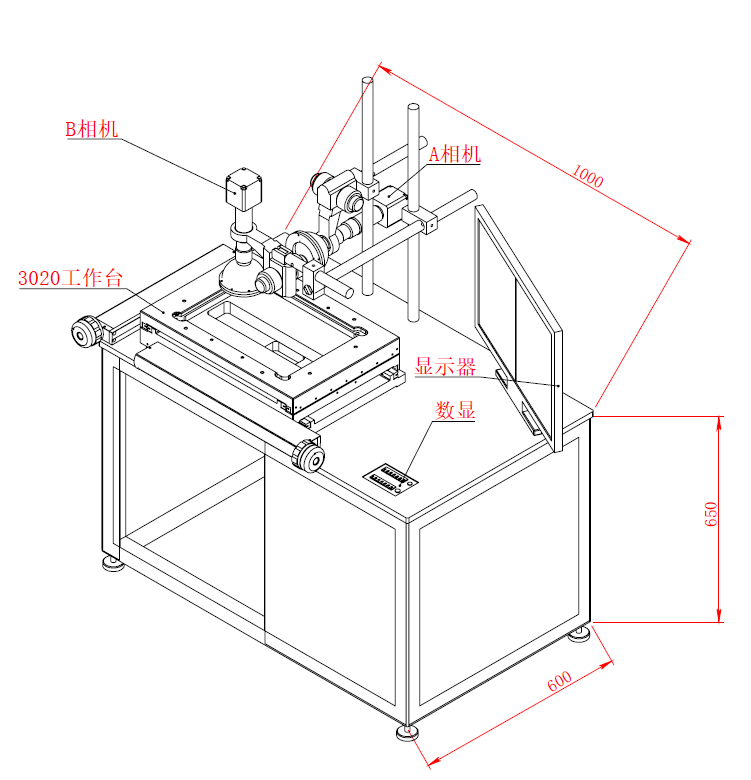

同屏显示检测仪

1. 双视频同时成像，具备侧面，正面同时观察方式；

2. 200万高分辨率，实时成像，无拖影

3. 采用基准线测量方式，独立屏幕设置基准线条，设置公差范围；

4. 双方向同时观察，

5. 配置万向调节支架，实现多角度调节操作

6. 配置二维精密平台，双轴方向实时检测平面度

7. 配置21.5寸lcd显示器，有效减缓视力操作疲劳

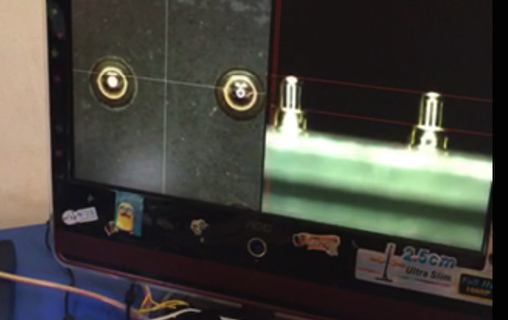

             案例效果图示：

产品技术规格

             EC高清显微检测系列，采用优秀光学系统，与高清晰度的彩色CCD和完善的软件系统配套使用后，在传统连续变倍单筒显微镜增加了高清观察功能，使视觉感觉呈现多方位，更真实立体；该系列产品配置；具有较长的工作距离，宽阔的视野，高清晰度的成像质量等特点。整机集放大成像、显示、LED照明于一体，外形设计灵巧，节省空间，使用简单快捷。广泛应用于电子工业和细小精密零件的检测、装配、修理，特别适用观察大件物体的表面微观结构。

放大倍数：15X-200X

工作距离：90mm

工作台行程：250mmX250mm

分辨率：1920X1080

具备基准线调节功能，单屏单线可切换颜色和隐藏

照明系统：可调环形LED光源
