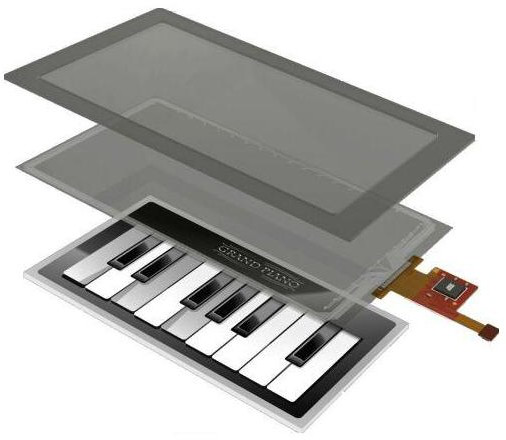

TP 薄膜检测解决方案

           针对 TP 薄膜上的线路进行在线检测，最大范围 500*600mm，检测仪器需安装在自动产线上进行实时人工对产品的质量检测，要求一次性对范围内的线路进行检测，或尽量实现最大的检测范围。

          一次性对 500*600mm 最大视野范围进行观察，较难实现，通过硬件选择勉强能够实现视野， 但是效果无法保证，首选对镜头畸变性和光源照射面积要求非常高，畸变和照射不均匀对于成像效果有很大的影响；所以我们建议将 500*600mm 视野分为多次移动检测，在保证效果的前提下进行最大视野的选择；

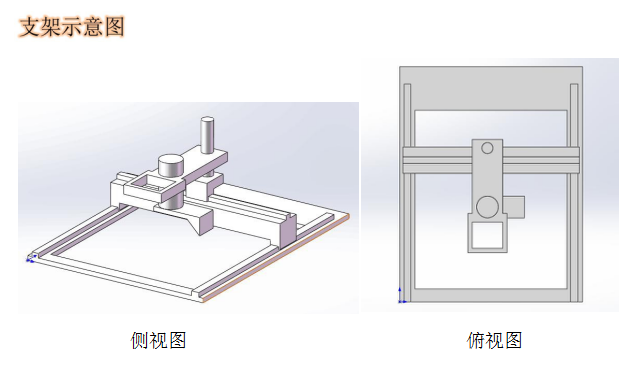

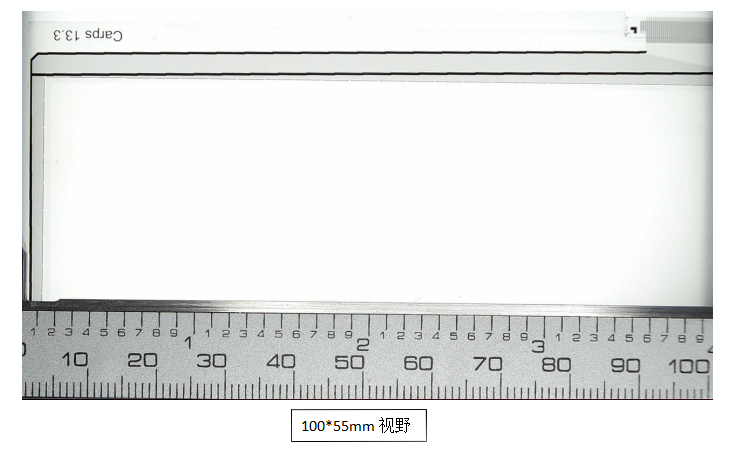

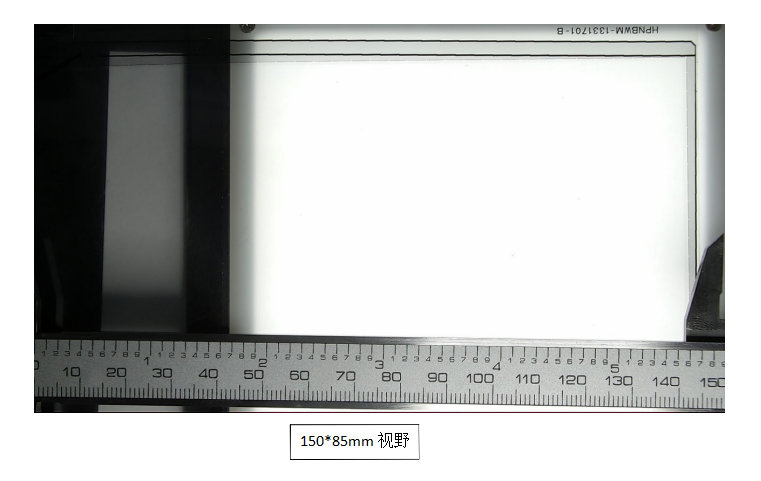

          将 500*600mm 范围分为 4~8 次分区进行检测，通过定制滑轨支架，由人工手动移动支架（可做成自动移动） 对区域内的产品进行检测判定， 采用自动对焦显微镜系统， 首先视野从最大350mm~15mm 可由用户自行调节（建议每次观察范围 150mm*85mm 以内最佳）具有更好的针对性； 同时具备自动对焦功能，用户在移动过程中无需担心过程中其他因素导致的齐焦问题，提高操作人员的检测效率；因为客户线上已有底光，光源配置方面采用四面光源辅助照明，防止原有光源的亮度不够或增加的其他光源导致的照射不均匀问题。

         深圳华显光学超景深三维检测视频显微镜，采用高级光学系统，具有低畸变、高分辨率、大景深、视场宽大且平坦、齐焦性好等特点，设计新颖，操作简便。可手动切换2D/3D观察角度，采用3D镜头观测立体元件和深孔，切换时清晰度保持不变、中心位置一致。提供360°旋转观察，观察工作距离达95mm，此为目前业界最高水平。具有多种数字和模拟视频系统可满足各种用户的需求。超景深三维检测视频显微镜可广泛用于微电子、精密电子、SMT焊点检测、精密五金、刑侦鉴定、生命科学、植物形态学等领域。
