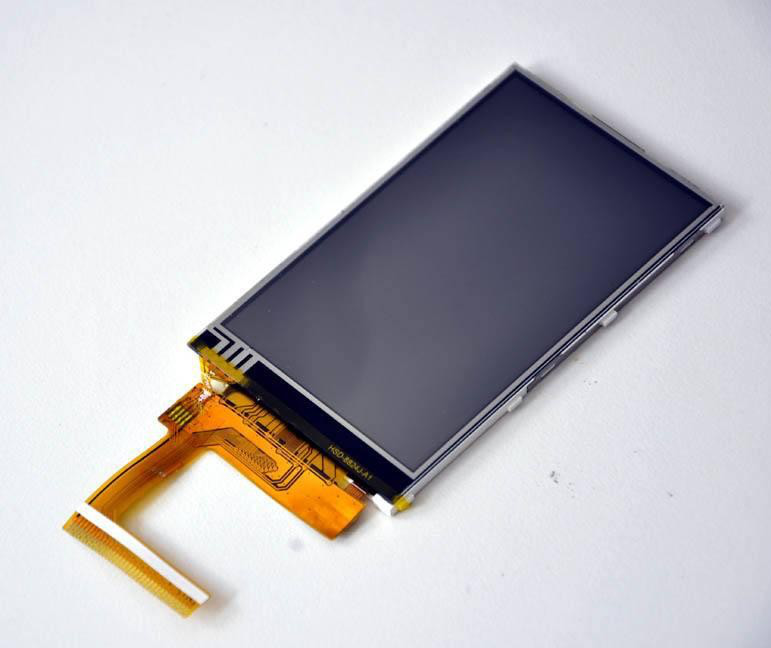

TFT液晶玻璃切割面检测解决方案_高清视频显微镜

   检测要求：

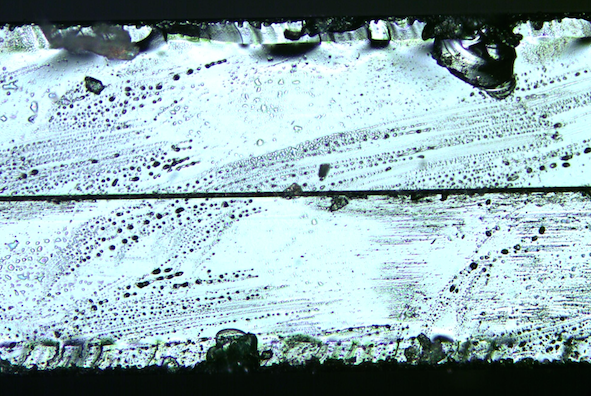

       1.玻璃裂纹工艺检测
       2:玻璃崩边检测
       3:RIBMAKE 切割线工艺情况分析以及测量
       4:对玻璃尺寸数据进行量测

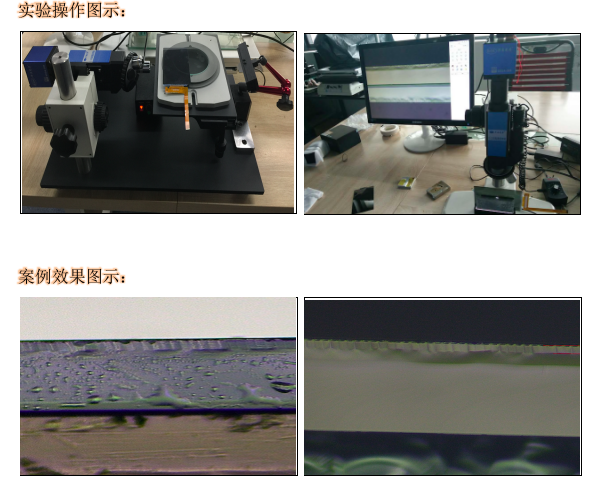

 实验操作图示：

产品技术规格：

E-100 系列高清视频显微镜采用无穷远光学系统，定向运用于 TFT 液晶玻璃切割面产品的外观检测；该产品具备高倍观察，高清成像功能，在结构上采用立柱式平台，有利于安装载物治具，便于大尺寸 TFT 玻璃产品可采用移动工作平台。因为 TFT 玻璃在实际实用中，需要对其断面进行放大测量， 所以 E-100 系列采用的是模块化设计，观察高度可自行调整，Z 轴采用立柱方式固定，检测样品可立式观察和常规平放观察。

E-100 具有高清 1080P 输出，图像具备高还原色彩力，每秒 60 帧扫描速度，无拖影；实现拍照存储，数据测量功能。测量精度±0.005mm.采用长距物镜系统，50X 光学物距具备 8.2mm 超长物距， 升降装置采用防撞装置，规避操作人员调教升降机构过度，对 TFT 玻璃表明造成产品破坏 。

1. 符合国际高清流行标准，1920 X 1080 分辨率

2. 60/fps 高速图像摄取，绝无拖影、延时现象

3. HDMI 高清数字输出，真正 FULL 1080P

4. 新增加图像边缘增强模式，提升特殊图像效果

5. 具备拍照存储，尺寸测量功能

6. 同轴共焦光学系统，倍率限位装置

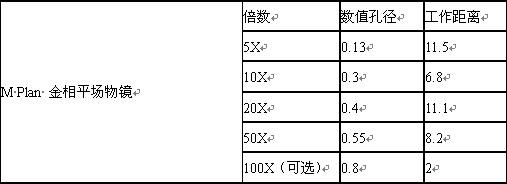

7. 光学倍率：5X/10X/20X/50X（100X 选配）

8. 总放大倍率：150X ~ 2000X

9. 配置内置同轴照明高亮度可调节 LED 照明系统

10. Z 轴调焦范围：300mm，配置自锁功能

11. X/Y 移动平台模块式叠加，满足大尺寸 TFT 玻璃承放检测

12. 可加载光学系统，实现 R 角，L 角，C 角的切割面观察
