LED显示屏组装光学检测解决方案
技术人员：陈强
实验日期：2017/9/20
联系方式：0755-81753034
检测要求：
通过高清CCD图像成像对位，led显示屏组装实现精准拼装。
主要配置：
1. 无穷远光学系统，高景深定倍镜头
2. 高清HDMI 200万像素数码成像系统，同屏显示系统（可拍照保存）
3. 高亮度可调节LED光源
4. 调节支架平台（非标）

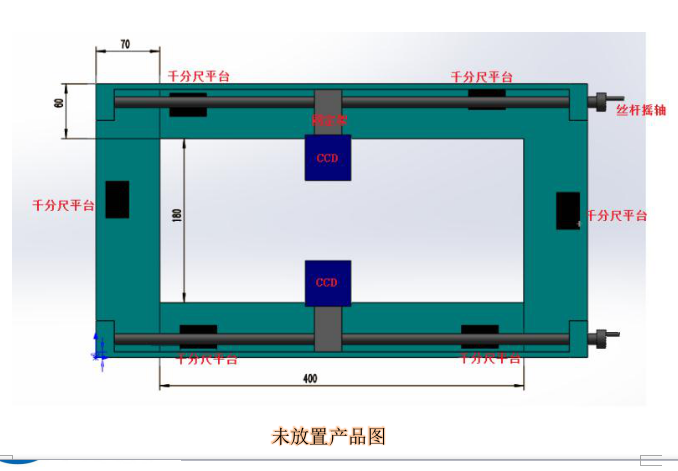

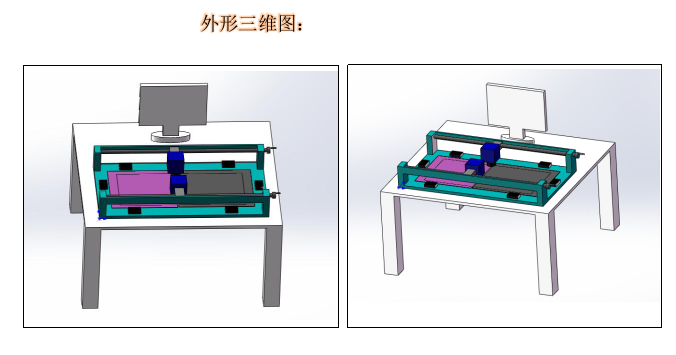

如上图所示：

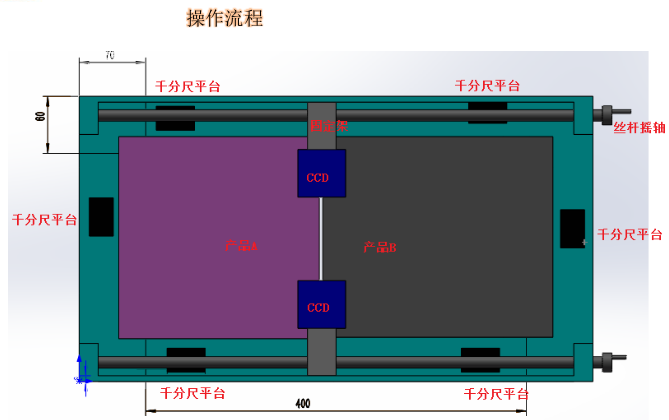

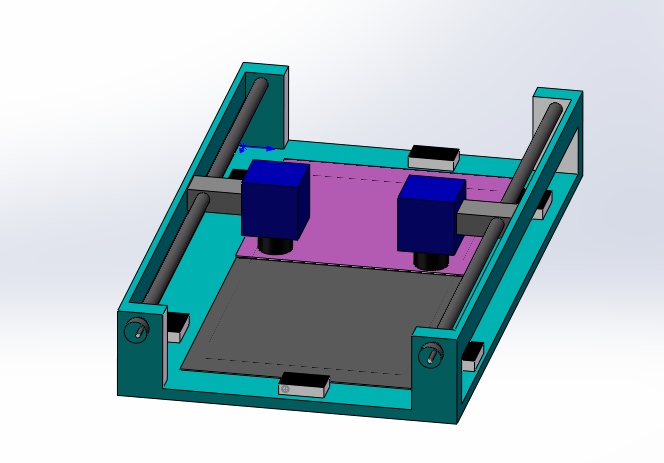

将产品放置在左侧对位系统位置，通过CCD成像，在显示器画面产生基准线作为对位参考；
调整左侧三个千分尺平台进行校正（移动精度：0.001mm）；
将左侧产品校对完成后，右侧产品贴合，同时通过CCD成像，屏幕基准线参考，
右侧也有三个千分尺平台（移动精度0.001mm）；
最后通过显示器双画面，对两块产品核进行实时拼接,机架背后可通过紧固螺丝。

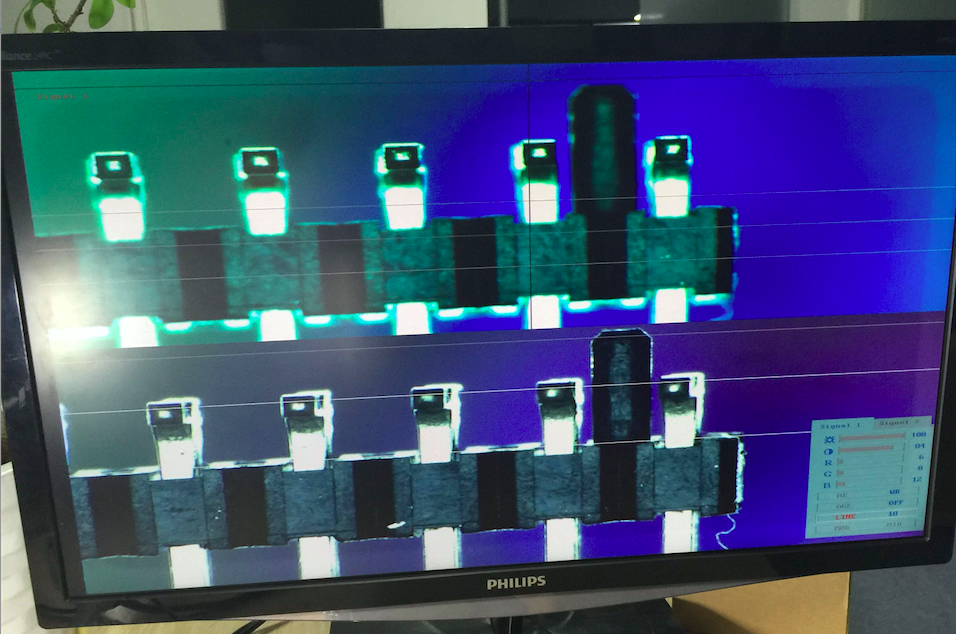

显示画面示意：
产品技术规格：
|
物镜倍率 |
1 X |
|
放大倍率 |
50X |
|
显示器 |
21.5" |
|
工作距离 |
90mm |
|
像素 |
2 0 0 万 像 素 |
|
分辨率(帧率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
白平衡 |
一 键 式 / 手 动 |
|
轮廓增强 |
三级 调 节 |
|
抑制强光 |
三级 调 节 |
|
图像色彩 |
彩色 / 黑白 可切换 |
|
图像存储 |
支持 |
|
光源系统 |
落射式高亮度LED可调光源 （可选配上下LED可调光源） |
|
支架底座 |
定制改装 |
