FPC外观光学检测解决方案

           FPC外观光学检测 根据柔性电路板的材质的特性及广泛应用的领域，为了更有效节省体积和达到一定的精确度，使三度空间的特性和薄的厚度更好的应用到数码产品、手机和笔记本电脑中。柔性电路板(FPC)检测使用的仪器为光学影像测量仪。深圳华显光学提供FPC外观光学检测解决方案！

检测要求：
通过高清CCD图像成像对位，自动位移，人工检测方式。
主要配置：
1.无穷远光学系统
2.高清HDMI 200万像素数码成像系统
3.高亮度漫反射LED光源

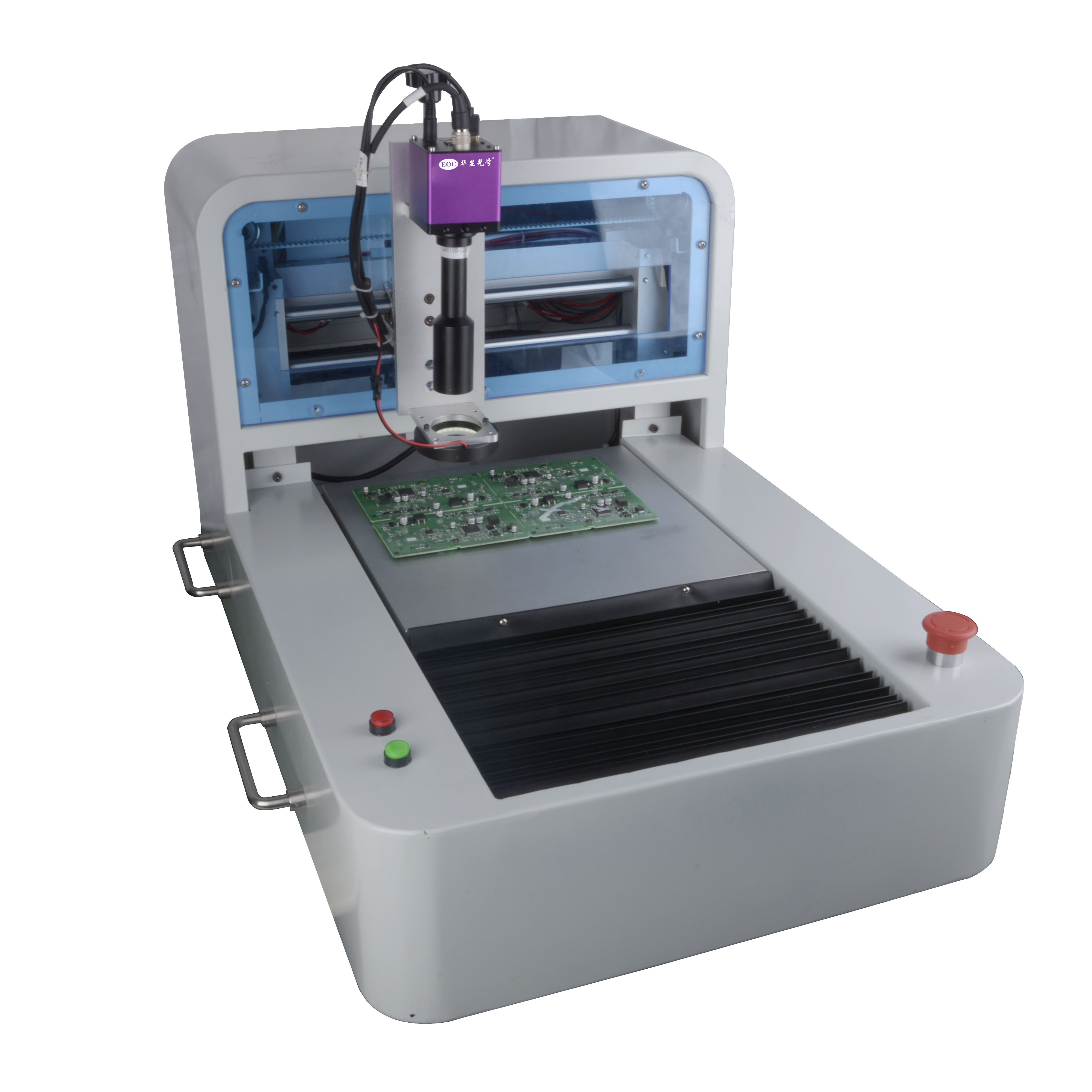

4.可编程自动位移平台，具备触发拍照功能

采用X/Y轴组合移动方式；机台具备可编程记录移动轨迹；可任意设置移动方式。满足移动范围：310mmX310mm。移动速度可设置，安装急停开关，复位，确认按键，NG按键（自动拍照记录当前图片）针对FPC外观光学检测自动位移

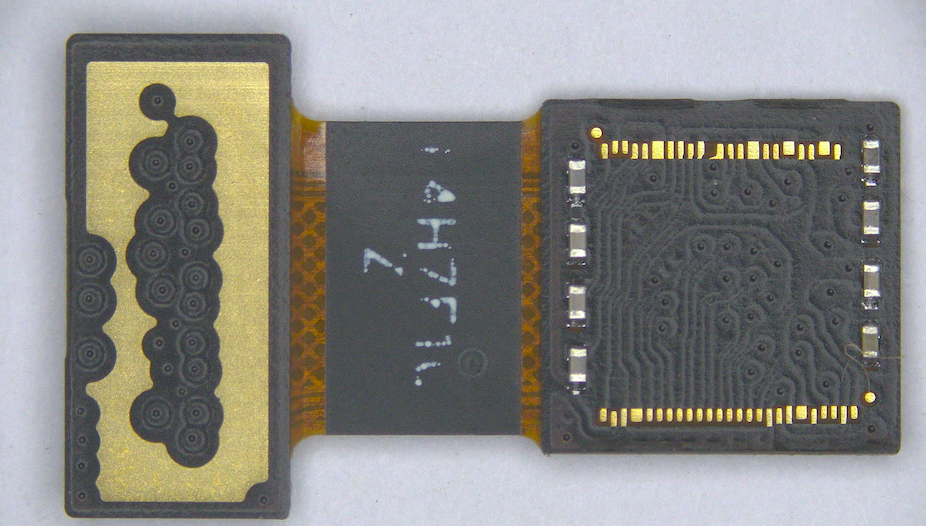

检测图：

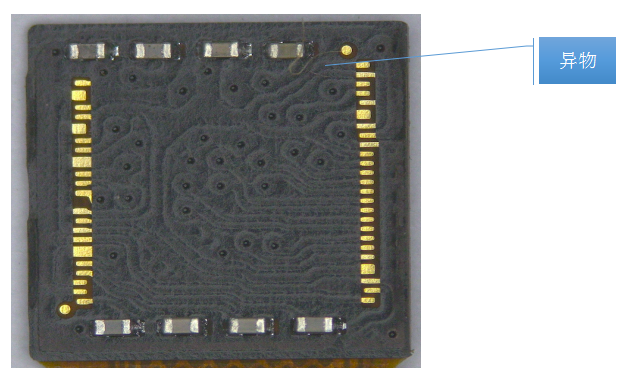

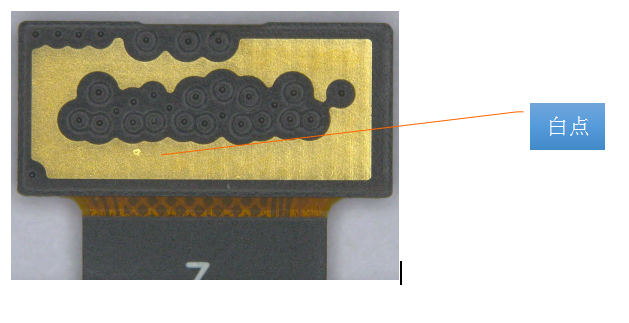

检测要求：FPC表面镀金区域内是否出现：划痕，凸点，白点，异物，印刷字体缺陷等不良情况。

                                                   FPC外观光学检测 将产品（料盘）放置在移动平台，通过CCD成像，开始设置第一次移动轨迹。

软件编程－起点－移动（记录）－编程完成－存档
完成编程后直接调用保存文档，进行实时移动观察。移动速度可设置快慢。
检测开始——操作人员按键操作——移动到下一步观察区域——直至检测完成。
操作人员检测时间预计1-2/ s。发现不良，按NG键直接默认保存图片。
