           由于目前SMT技术的不断成熟,PCBA组装加工过程中的组件变得越来越小,使PCBA具有更强大的功能。同时,也为测试和检验带来了巨大得挑战。测试是确保将高质量PCBA产品交付给客户至关重要的步骤,检验和测试可以减轻加工风险。以下就是PCBA焊接异常检测基本要求点.


高清视频显微镜

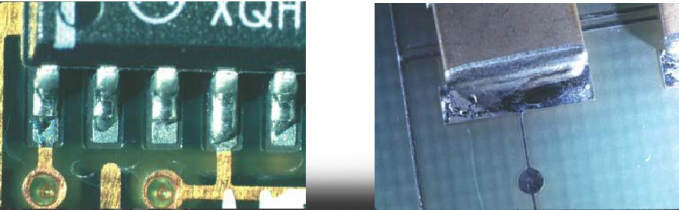

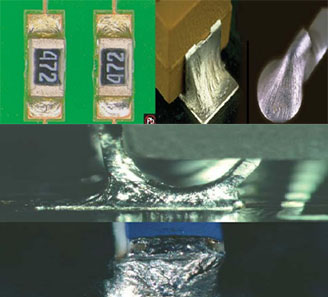

焊接异常-暴露金属基材


    可接受-1,2,3级.金属基材暴露于:-导体的垂直面 。
-元器件引线或导线的剪切端。

-覆盖连接盘的有机可焊性保护膜
 不要求焊料填充的区域露出表面涂层

不要求焊料填充
制程警示-2,3级
.元器件引线、导体或连接盘表面由于刻痕、


划伤或其它情况导致的金属基材暴露

未超出印制导体最小宽度的减少大于20%。
焊盘的长度或宽度的减少大于20%。


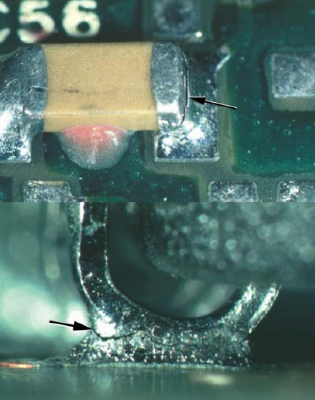

焊接异常检测-针孔、吹空

可接受- 1级

制程警示-2,3级
有吹孔、针孔、空洞等.只要焊接连接满足所有其他要求。
缺陷- 1,2,3级
.针孔、吹孔、空洞等使焊接连接降低至最低要求以下(未图示)。


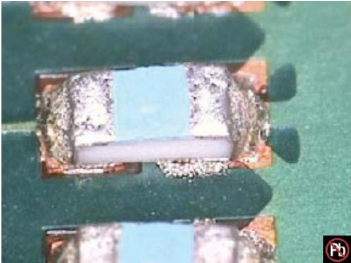

焊接异常检测-锡膏再流(冷汗)


缺陷- 1,2,3级

锡膏再流冷汗

焊接异常检测-润湿

缺陷-1.2,3级
.焊料没有润湿要求焊接的焊盘或端子。
。焊料覆盖率未满足具体类型端子的要求


焊接异常检测-退润湿
缺陷-1,2,3级
。退润湿现象导致焊接连接不满足表面贴装或通孔插装的焊料填充要求

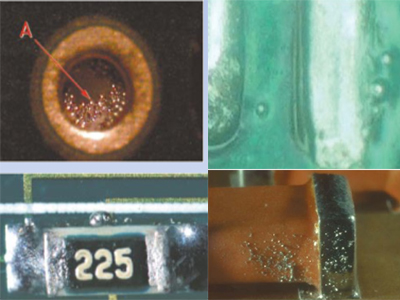

焊接异常检测-焊料过量-锡球/锡溅
可接受-1,2,3级
。锡球被裹挟、包封或连接(例如裹挟在免洗残留物内


.包封在敷形涂敷层下,焊接于金属表面.埋入阻焊膜或元器件下)。
.锡球不违反最小电气间隙。
缺陷-1,2.3级
。锡球未被裹挟、包封、连接或正常工作环境会引起锡球移动

焊接异常检测-焊料过量-桥连
缺陷-1.2.3级
.横跨在不应该相连的导体上的焊接连接。
.焊料跨接到毗邻的非公共导体或元器件上,


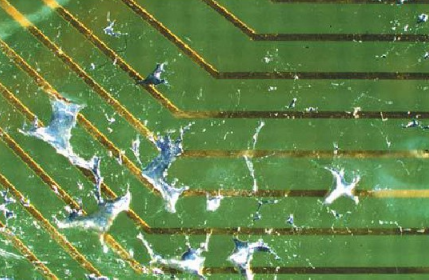

焊接异常-焊料过量-锡网、泼锡
缺陷-1,2,3级
锡网。
泼锡未被连接、裹挟、包封。
金属元器件表面的泼锡影响外形、装配或功能


如损伤气密性元器件的密封罩。
.违反最小电气间隙
注:裹挟/包封/连接意指产品的正常工作环境不会引起焊料移动。



焊接异常检测-焊料受扰
可接受-1,2,3级

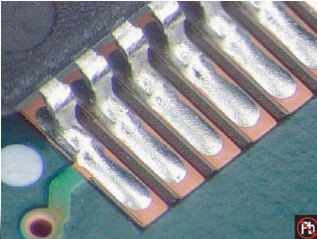

无铅和锡铅焊接连接呈现:-冷却纹-_次再流
缺陷-1,2,3级
焊点冷却期间因移动而形成的特征为表面不平坦的受扰焊点。

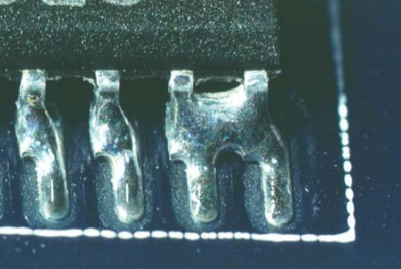

焊接异常-焊料破裂

缺陷-1,2,3级

焊料破裂或有裂纹

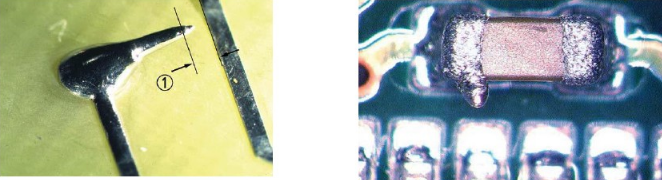

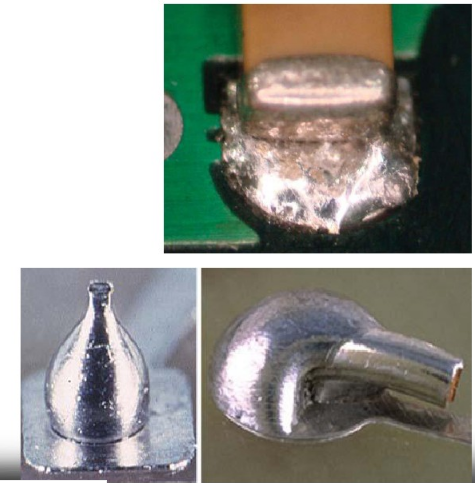

焊接异常检测-锡尖

缺陷-1,2,3级
锡尖,违反组件最大高度要求或引线伸出要求。
锡尖。违反最小电气间隙。

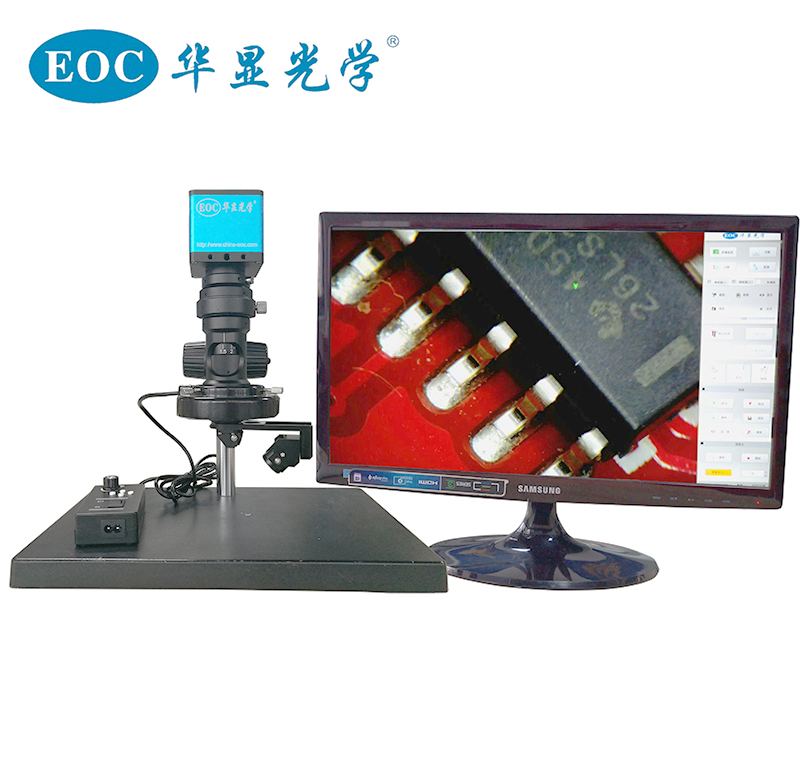

                       深圳华显光学提供PCBA外观检测_焊接异常检测,华显光学高清视频显微镜广泛运用于工业生产观察领域。

           视频显微成像能有效的降低操作人员的视力疲劳, 极大减缓视力的观察强度,能极大的提高检测人员产品检测的准确率和检测效率。

                     且操作界面采用人性化菜单设置,操作简便易学.
