线缆同心度检测解决方案
二、项目总体需求分析
一、主要检测内容：
产品：检测线缆绝缘胶与铜线的同心度；
二、要求：
产品1：同心度检测，测量绝缘胶与铜线两圆心之间是否在允许公差范围内；

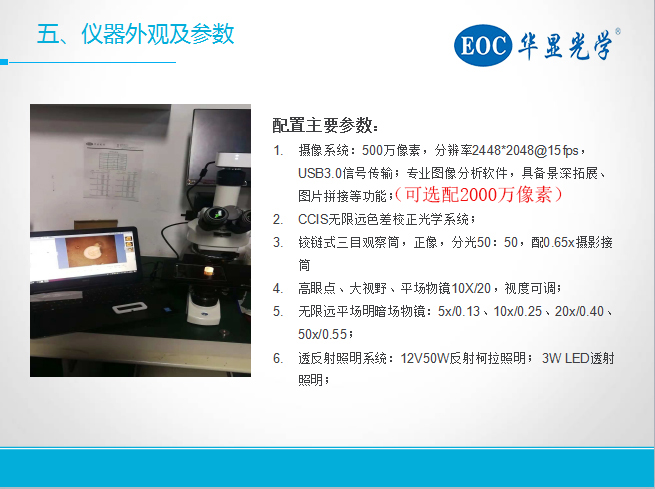

三、系统硬件
2000万USB3.0高分辨率相机；
BA310Met-BD-T金相显微镜；
研磨抛光设备
电脑配置运行内存8G及以上，运行图像软件使用
三、检测分析
产品
需要将线缆截取一段制作成切片研磨抛光之后进行金相分析；

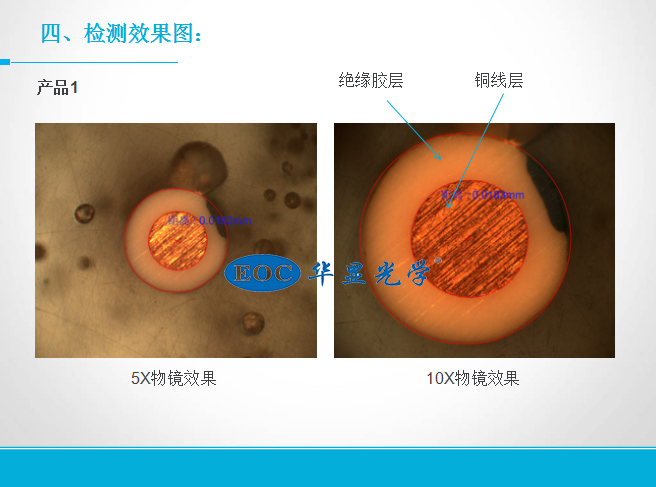

检测观察倍率5X、10X即可，测量使用10X精度更高；
适用范围
适用于所有硅胶电线、塑料线、高压屏蔽电线成品同心度检查，若客户特别要求，则以其要求为准
电缆抽样标准
抽样标准:
GB2828-2003，AQL =0.65允收水准: A=0 R=1.抽样水平普通I1级水准(特殊要求除外)特别抽样说明:
线材成品同心度测量:以Im为间隔选取段样品进行同心度量测:同心度测量计算: MIN/MAX≥70%

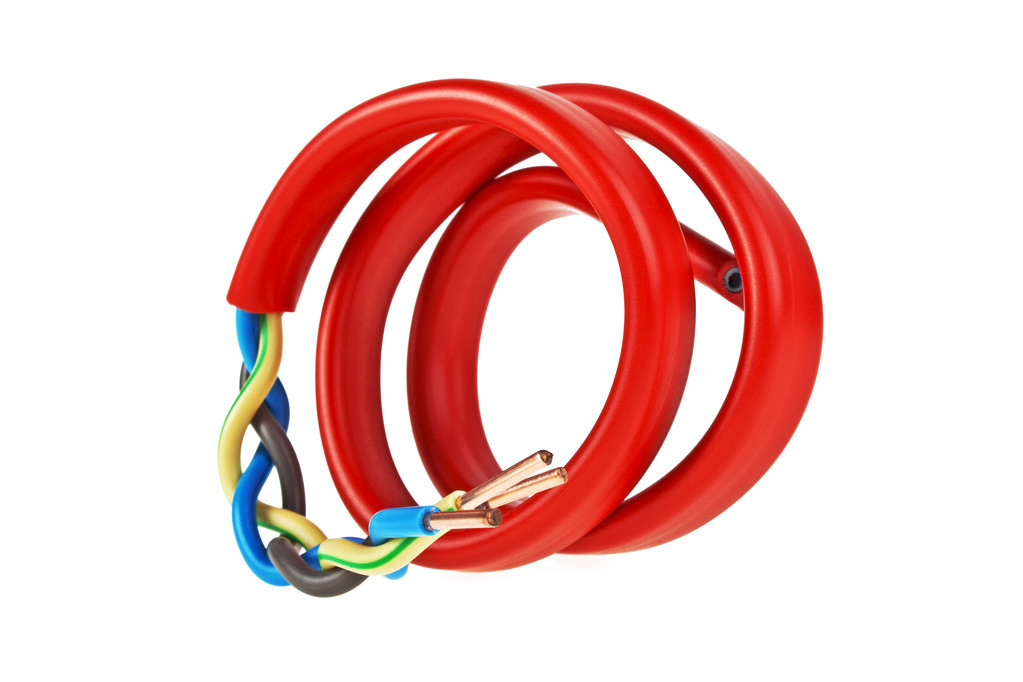

检测的产品图：

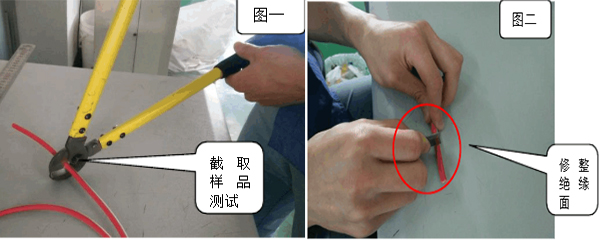

抽样方法:
从成品库随机抽取三段样品，使用剪钳进行裁断，并使用刀片修整绝缘面，
样品切片和仪器载物台放置检查:
首先将剪取的样品需要将线缆截取一段制作成切片研磨抛光之后，切片要求圆整，光滑。
如下图三将切片放置仪器载物台上进行检查确认。如下图
电线同心度及偏心率之计算公式
同心度计算公式为:
绝缘的同心度=1- (Tmax-Tmin) 1 (Tmax+Tmin) x100%
式中: Tmax-个 截面上的绝缘最大厚度, mmTmin-与Tmax同.个截面上的最小厚度，mm
偏芯率计算公式为:
绝缘或护套之偏芯率=(Tmax- Tmin) Tmaxx100% 式中: Tmax一个 截面上的绝缘最大厚度，
mmTmin' Tmax同一个截面上的最小厚度，mm
