                   SMT虚焊检测解决方案

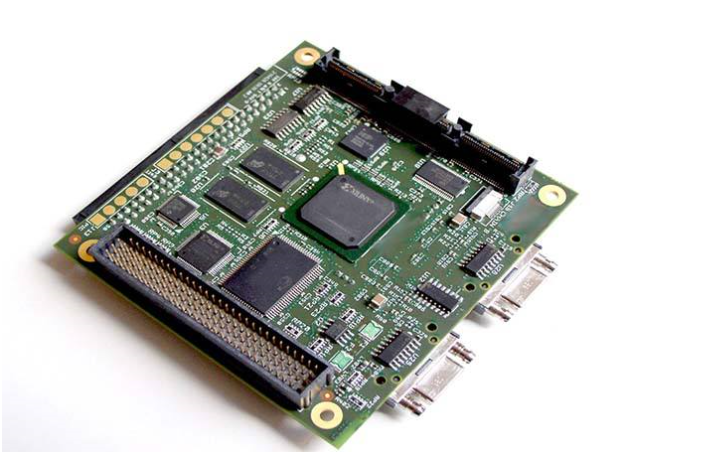

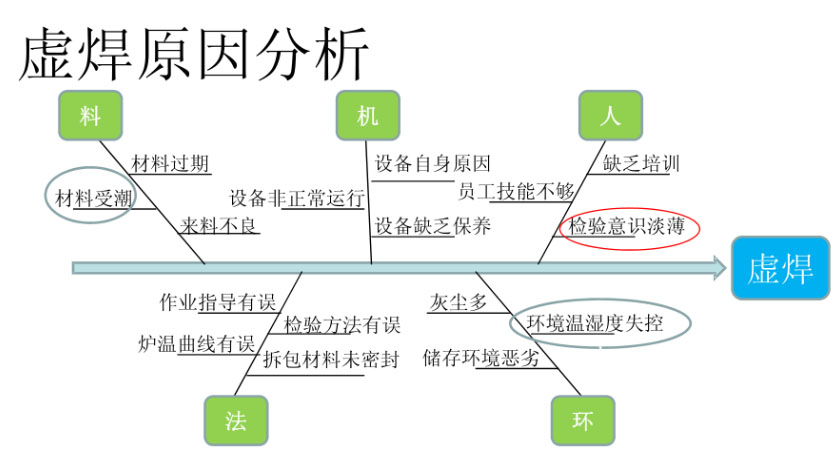

虚焊的原因及解决


     1、焊盘设计有缺陷。焊盘上不应存在通孔, 通孔会使焊锡流失造成焊料不足;焊盘间距、面积也需要标准匹配,否则应尽早更正设计.


     2、PCB板有氧化现象,即焊盘发乌不亮。如有氧化现象,可用橡皮擦去氧化层,使其亮光重现。PCB板受潮,如怀疑可放在干燥箱内烘干。PCB板有油渍、汗渍等污染,此时要用无水乙醇清洗干净。


     3印过焊膏的 PCB,焊膏被刮 .蹭,使相关焊盘 上的焊膏量减少,使焊料不足 应及时补足。补的方法可用点胶机或用竹签挑少许补足4、SMD (表面贴装元器件)质量不好、过期、氧化、变形,造成虚焊。这是较多见的原因。


     (1) 氧化的元件发乌不亮。氧化物的熔点升高, 此时用三百多度度的电铬铁加上松香型的助焊剂能焊接,但用二百多度的SMT回流焊再加上使用腐蚀性较弱的免清洗焊膏就难以熔化”故氧化的SMD就不宜用再流焊炉焊接。买元件时一定要看清是否有氧化的情况.且买回来后要及时使用。同理,氧化的焊膏也不能使用”


     (2) 多条腿的表面贴装元件,其腿细小,在外力的作用下极易变形,一旦变形,


     肯定会发生虚焊或缺焊的现象,所以贴前焊后要认真检查及时修复。



检测要求:
SMT焊接情况研判、元器件表明贴装工艺分析、虚焊检测;
难度分析:

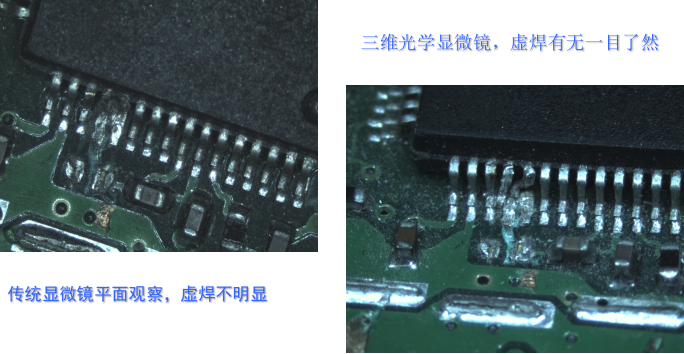

采用目视显微镜,放大镜方式进行观察检测。操作人员存在视力疲劳以及品质分析无法形成图片格式。若通过传统视频显微镜,只能通过平面观察,由于景深较小,部分角度无法清楚的观察到,容易导致漏检等情况的发生;

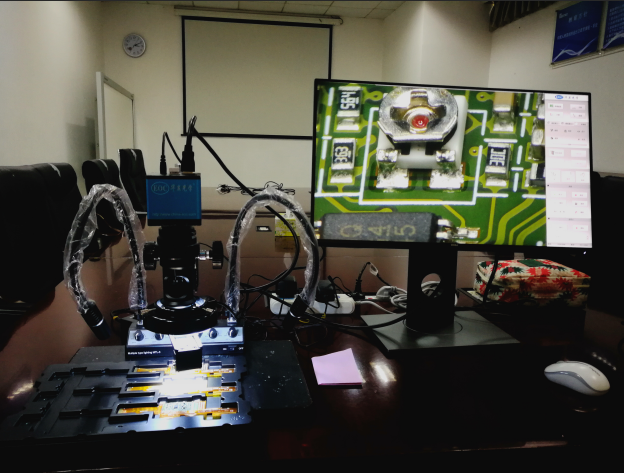

现场实验操作图:

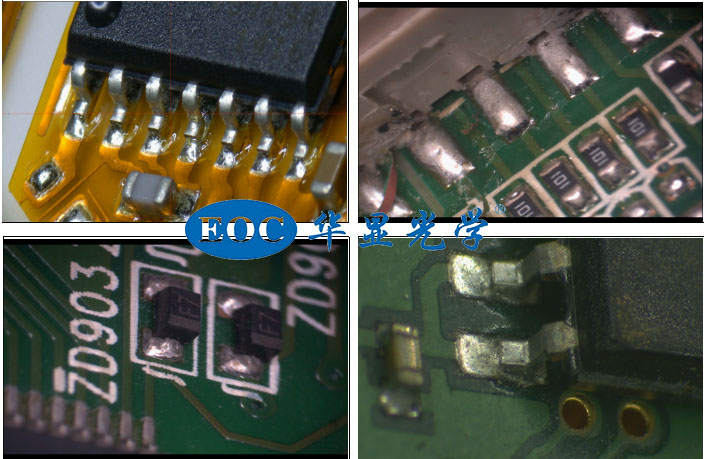

实拍案例效果图:





产品技术规格

视场范围宽大

低畸变、高分辨率

高景深(≥6mm

高清200HDMI信号输入,实时观察可达1920*1080P

HZ7010变焦显微镜体可广泛应用于机械、半导体、微电子以及焊点检测工业。

变焦透镜分辨率高、图像清晰。

通过测量系统的手动调焦稳定装置,标注有倍数刻度,预先设置了0.3X, 0.5X,1X, 1.5X, 2.2X

可提供相匹配物镜的不同倍数、视场和景深

主机变倍范围

0.3X~2.2X

变焦比

1:7

成像分辨率

高清200万像素,HDMI输出方式

放大倍数

7X~300X

视场范围

3.5mm-25mm

工作距离

45.66mm~99mm,标准工作距离为95mm

光学物镜

0.5X1X 2.0X(不支持2D/3D 旋转物镜附件)
