连接器接插件检测解决方案_平面检测仪

检测要求：

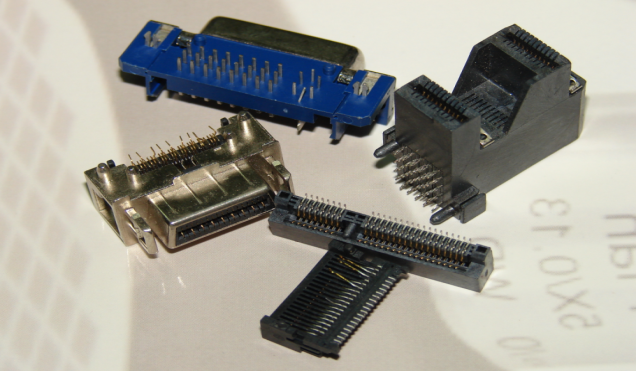

连接器接插件双PIN脚检测，需要同时对工件两面进行放大检查，对PIN脚平行度检测

是否在允许公差范围内，在同一个显示屏上进行双面显示。

检测难度：

产线由于操作空间受限，仪器体积不能太大，所以采用电脑软件检测不可行；另外需要同时对双面PIN脚同时检测，

并且需要在同一个显示器上进行检测，对于镜头景深和光源照射方法要求较大，所以对于结构设计要求相对复杂；

解决方案：

双PIN角平面度检测仪采用高清VGA成像，应用于连接器接插件平面度检测。画像清晰，边缘分明，便于以基准线调节。

画面显示上下各有四条线可以调节，线条为一个像素点，可以满屏任意移动位置，改变颜色。

控制器采用人性化设计，采用红外接收，一个遥控器可以轻松调整基准线。

视频成像广泛在显微成像系统运用，在工艺检测中，如接插件双PIN脚，需要同时对工件两面进行放大检查，

同屏显示检测系统也就因此产生。两个130万高清VGA工业相机，通过集成，

可实现双相机在LCD显示器上同时显示，单个工业相机可独立操作菜单，

包括自动/手动白平衡，RGB三色设定，而且可以产生十字分划线，每条线可以实现移动和颜色变换。

高像素的图像传输，确保在放大检测过程中，图像不失真，对其工艺的检测效率得到保障；

30帧/秒的扫描速度，实时图像显示，操作员的检测速度能够很大程度得到提高。

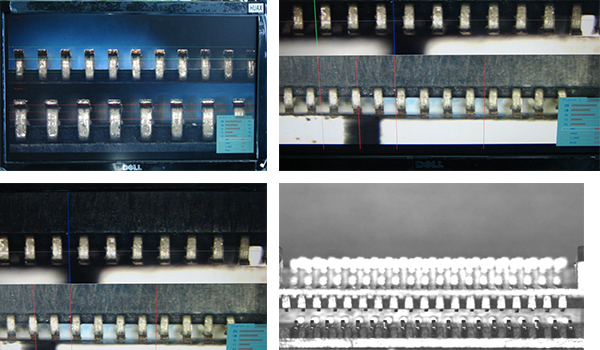

案例效果图示：

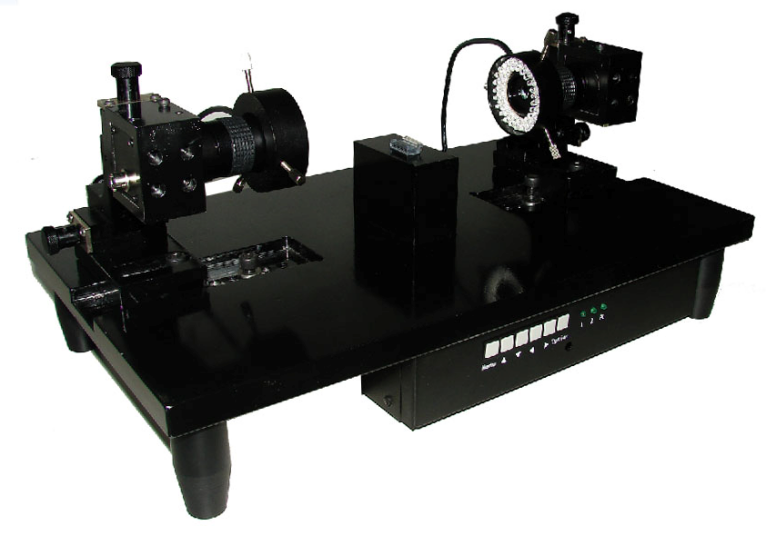

产品技术规格:

*放大倍数： 0.7X-4.5X(可根据用户要求定制)
*物距：90mm（可选择）
*照明光源：可调LED光源
*配置三轴移动台，调节精度可达到0.1mm（选配0.01mm或0.001mm）
*可实现上下/左右分屏
*130万有效像素，1280X1024分辨率
*30帧/秒
*基准线为一个像素点，可切换，隐藏，变换颜色功能，可设置多条基准线。
*自动曝光调节
*RGB三色可自由调节
*自动白平衡设置
*一个显示器可同时显示两个相机的不同画面；
*在显示器上可进行上下或左右分屏显示；
*每个相机有8 条可移动线；
*相机体积小巧；
*菜单显示功能，调节简单明了；
* 8:8:8 RGB；全彩色显示输出,恒定每秒30 帧；
*系统机台外观体积小，易安装；
