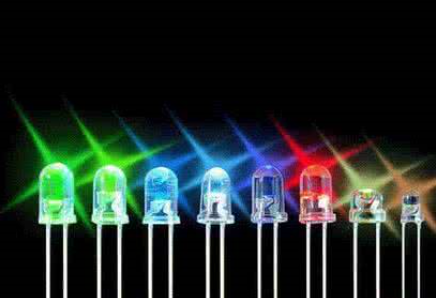

LED灯杯焊线检测解决方案

检测要求：

针对LED灯杯焊线检测，满足高景深，对金线焊点和焊线的情况的情况分析；通过拍照存储，制作分析报告；

技术分析：

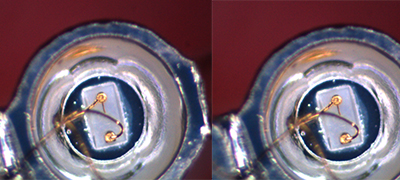

         实验操作图示：

   产品技术规格：

 目镜：

高眼点超广角目镜 10X/23 一对

 镜体：

高清晰度、高景深的立体图像
变倍手轮双侧水平设置，变倍灵活舒适
双目倾斜 35°，SMZ-168-BL(60)为双目倾斜 45°
双目视度可调，调整范围：5°屈光度
瞳距调节范围: 52mm~75mm，SMZ-168-BL(60)瞳距调 节范围：52.5mm~75.5mm 变倍范围: 0.75X~5X
工作距离: 113mm
防霉设计
升降机构
燕尾导轨与齿轮齿条组合构成调焦机构，保证调焦灵活舒适、 稳定可靠 调焦行程: 50mm
镜体安装尺寸: 76mm
底座
工作平台宽大舒适
眼罩
方便观察的护眼罩一对
数码采集系统参数
图像设备 130 万像素 1/2.5 " CMOS
分辨率 1280X1024 有效像素
像素点尺寸 4.2μm x 4.2μm
帧率 30 帧/秒（全帧扫描）
信噪比 42.3dB
光亮要求 ≈3 Lux
数据接口 VGA 接口（与 LCD 显示器直接连接显示），可选配图像存储 采或数据测量 电源电流 DC 5V ± 5% ≈200 mA
功率 ≈1.0 W
