电容屏ITO检测解决方案
技术人员：深圳华显光学
实验日期：2018/8/7
联系方式：0755-81753034
检测要求：

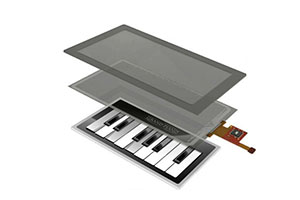

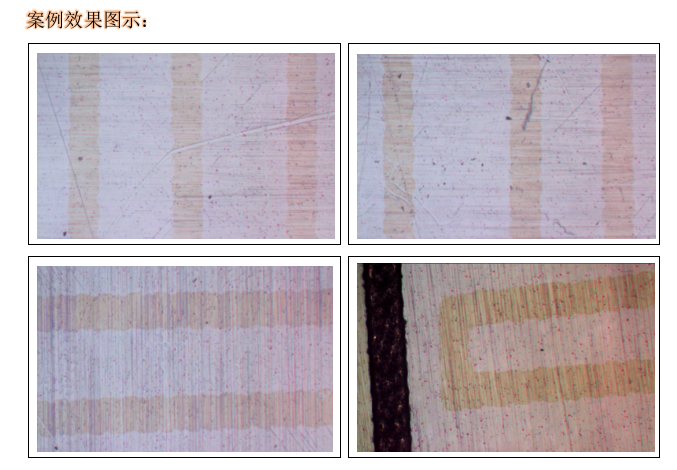

电容屏ITO线路检测，是否有腐蚀、断痕、短路等不良情况；
技术分析：

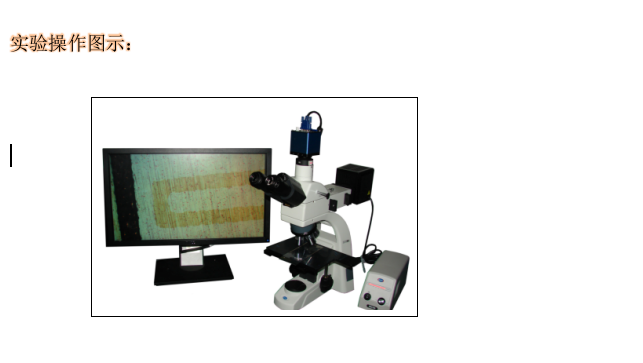

需要采用同轴光源照射的方式，针对电容屏内部ITO线路观察；由于ITO线路较小，普通常规显微镜很难观察得到，所以需要采用金相高倍放大观察；
产品技术规格
|
总放大率 |
50X~500X(选购100X物镜，最高放大率为1000X) |
|
目镜 |
平场大视场，高眼点10X(FN20)，视度可调节 |
|
物镜 |
无限远长工作距离平场物镜5X/0.13，10X/0.30，20X/0.40，50X/0.55，(选购100X/0.80) |
|
观察筒 |
铰链式双目镜筒30°；铰链式三目镜筒30°倾斜(分光比：20:80) |
|
双目镜筒瞳距 |
55~75mm |
|
样品最大厚度 |
30mm |
|
物镜转换器 |
内定位五孔物镜转换器 |
|
粗微动调焦装置 |
粗微同轴调焦，粗动调焦总行程30mm，微动调焦0.2mm /转，0.002mm / 格。 |
|
机械移动载物台 |
独特的三层载物台设计，大面积:180X140mm；行程:75X50mm；X、Y方向同轴调节。 |
|
照明 |
同轴落射照明系统12V/50W卤素灯 |
|
滤色片 |
磨砂玻璃、蓝色滤色片、黄色滤色片、绿色滤色片 |
|
扩展功能 |
拥有良好的扩充升级空间，不仅具备传统金相显微镜观察功能，还能进行显微摄影、摄像功能，偏光观察功能 |
