检测要求：

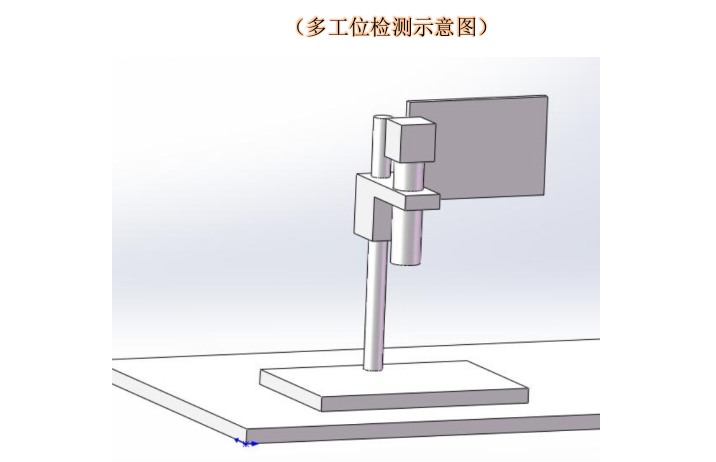

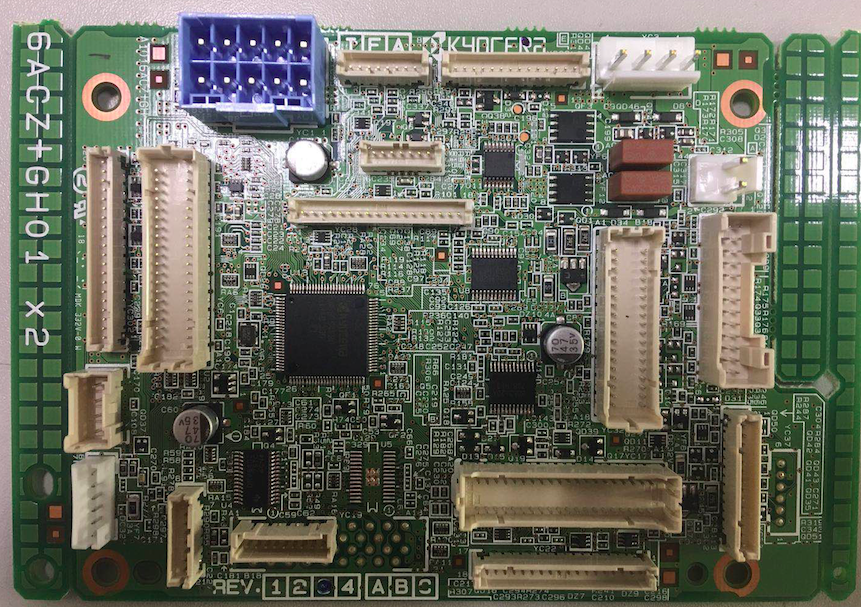

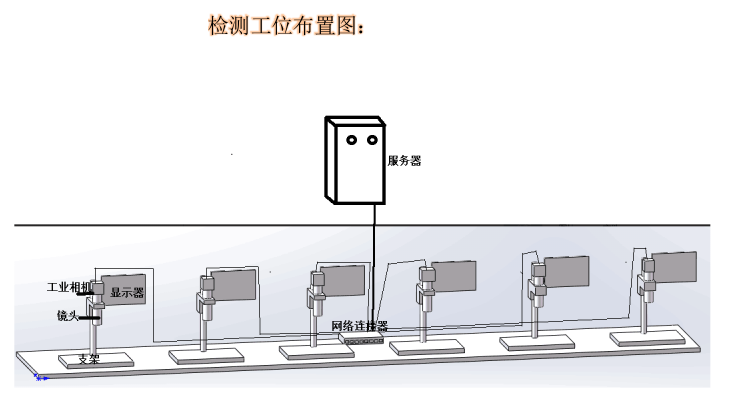

通过智能工业相机。对PCBA产品进行元器件有无，正反，进行定向识别检测；多工位实时检测，检测结果通过数据互联上传至系统管理软件。

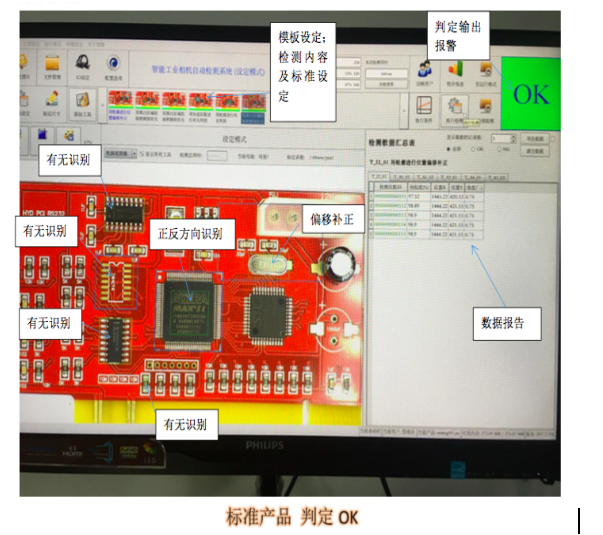

软件界面：
输出信号设置：
I/O三进三出
NG/OK (输出报警信号)、
智能相机采用嵌入式开发，集图像判断模版与相机成像位一体，广泛运用于自动化检测领域。
该产品具备：定位功能，图像提取处理，涵盖：颜色，尺寸，排序等功能。该系统采用模块设计，熟悉电脑操
作人员即可使用。采用嵌入式相机，直接与lcd/plc即时通信，可通过网络接口，对数据进行实时交互。
|
|
1 X |
|
光学镜头 |
FA工业镜头 |
|
显示器 |
21.5" |
|
工作距离 |
150-450mm |
|
像素 |
2 0 0 万 像 素 |
|
分辨率(帧率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
软件 |
有无识别／颜色排序／尺寸量测／定位标定／斑点面积／ |
|
输出方式 |
I/O信号 |
|
图像色彩 |
彩色 |
|
图像存储 |
支持 |
|
光源系统 |
环形照明（可调led光源） |
|
支架底座 |
定制改装 |
