薄膜对位光学检测解决方案
检测要求：
通过旋转支撑结构，2个高清CCD同时在一个显示器成像，观察薄膜对位点放大观察。
主要配置：
1.无穷远光学系统，高景深定倍镜头
2.高清HDMI 200万像素数码成像系统，同屏显示系统（可拍照保存）
3.高亮度可调节LED光源
调节支架平台（非标)

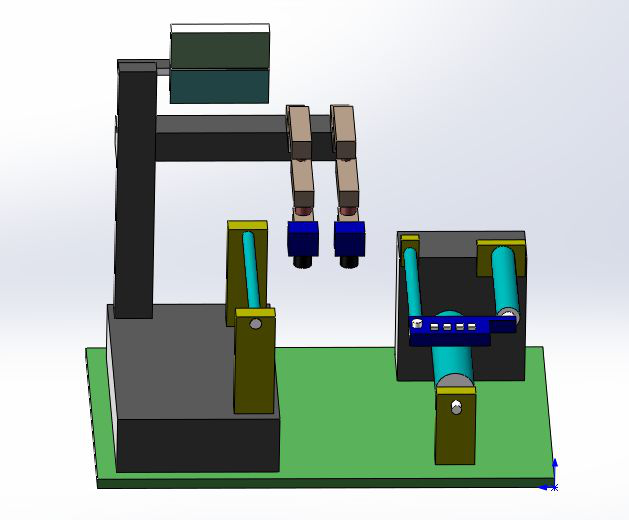

外形三维图:
操作流程
如上图所示：
支架采用三节横臂结构，可以旋转拉升，可伸缩以及改变距离；采用远心光学镜头，对薄膜对位点进行实时成像。
双相机系统，显示画面可上下，左右切换。单画面生成基准线，可对薄膜位置进行预设标准线观察。

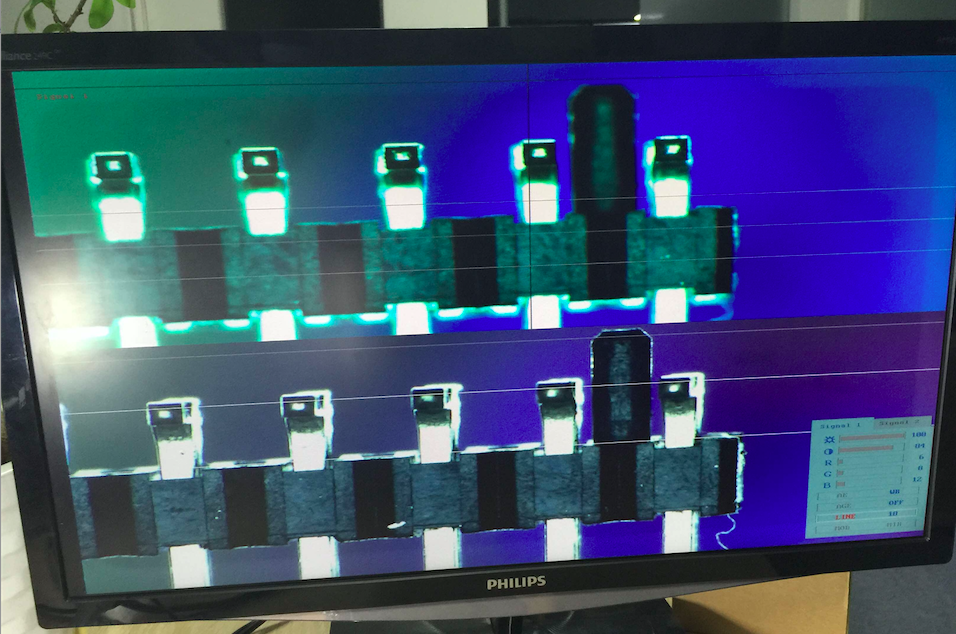

显示面图示意图
产品技术规格:
|
物镜倍率 |
0.5X |
|
放大倍率 |
50X |
|
显示器 |
21.5" |
|
工作距离 |
65mm |
|
像素 |
2 0 0 万 像 素 |
|
分辨率(帧率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
白平衡 |
一 键 式 / 手 动 |
|
轮廓增强 |
三级 调 节 |
|
抑制强光 |
三级 调 节 |
|
图像色彩 |
彩色 / 黑白 可切换 |
|
图像存储 |
支持 |
|
光源系统 |
LED可调光源 |
|
支架底座 |
定制改装 |
深圳市华显光学仪器有限公司
