光纤陶瓷插芯检测测量解决方案
光纤陶瓷插芯主要应用于光通信行业，为光电器件的国产化而开发。光纤连接器是把光纤的两个端面精密地对接起来，使发射光纤输出的光能量最大限度地耦合到接收光纤中。陶瓷插芯是这种光纤连接器的核心部件，它是一种由纳米氧化锆(ZrO2)材料经一系列配方、加工而成的高精度特种陶瓷元件，其孔径、真圆度误差为0．5μm。所制成的连接器是可拆卸、分类的光纤活动连接器，使光通道的连接、转换调度更加灵活，可供光通系统的调试与维护。
受加工工艺影响，批量研磨出来的陶瓷插芯的套管外圆直径、内孔直径相差较大，而且会出现一定的真圆度和同心度，这些参数直接决定了产品质量，因此，对陶瓷插芯的这些参数进行检测非常必要，深圳华显光学提供光纤陶瓷插芯检测测量解决方案

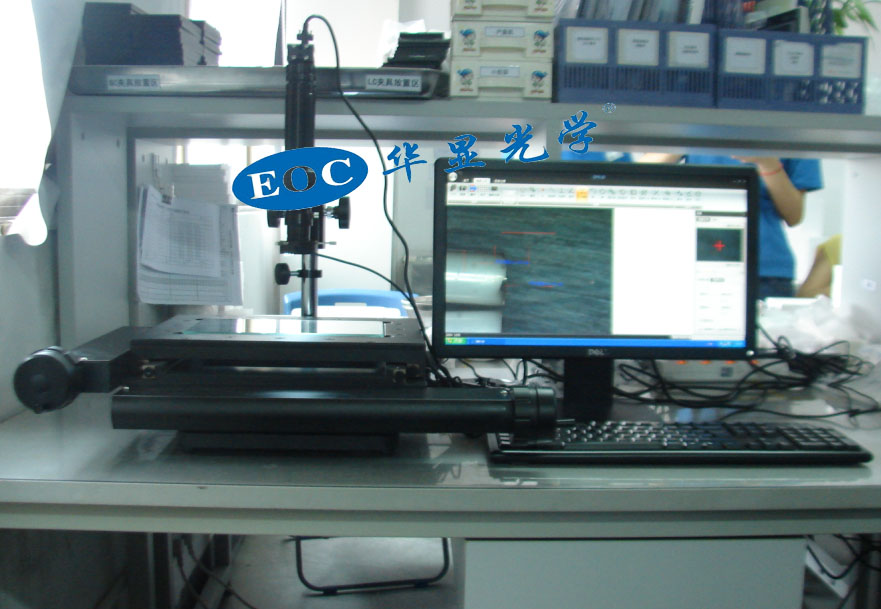

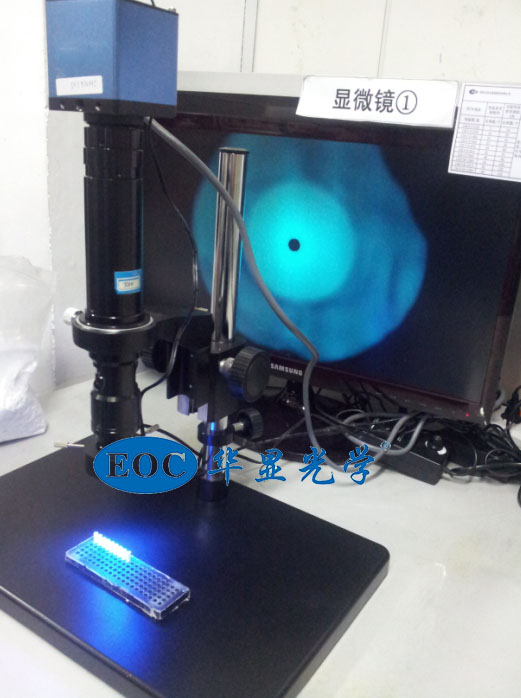

HZ150 系列是一款高倍放大，高清检测的插芯端面检测仪，采用1920X1080高清分辨率智能工业相机，具有图像实时传输，可拍照存储，智能测量等功能。该仪器采用金属移动工作台，高精密移动结构，移动精度为0.01mm；通过高清成像，插芯内孔清晰成像，在显示器上可设置基准线（基准线可移动，调节），操作人员通过显示器更为直观的观察到插芯内孔的圆度以及表面的瑕疵和不良。通过治具摆放批量产品，实时观察产品工艺，如发现不良，即可通过油性笔对其进行标记。

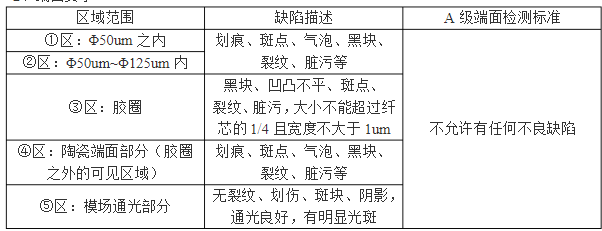

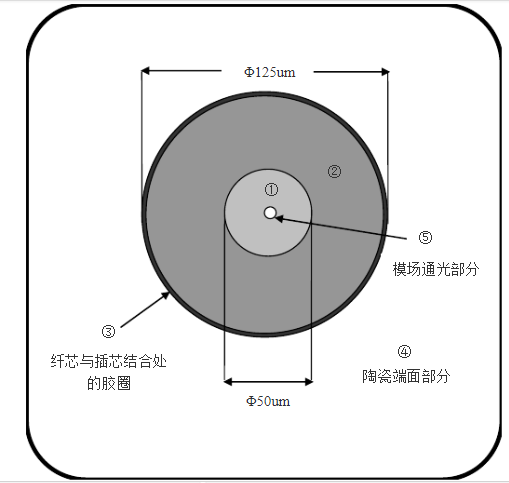

插芯端面检测标准：

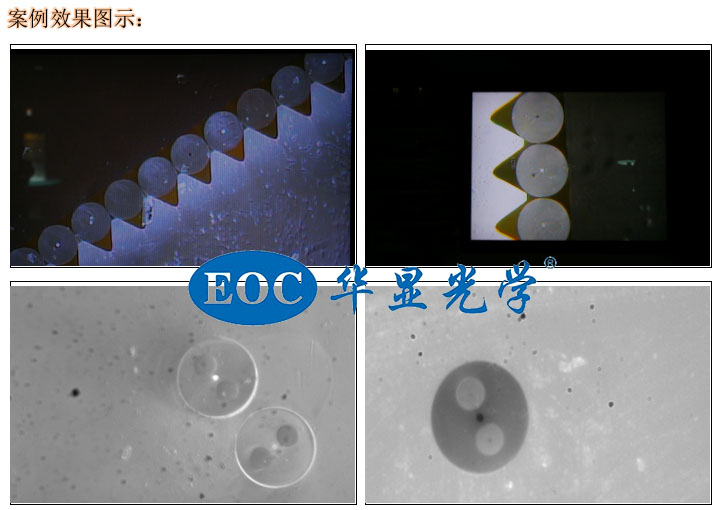

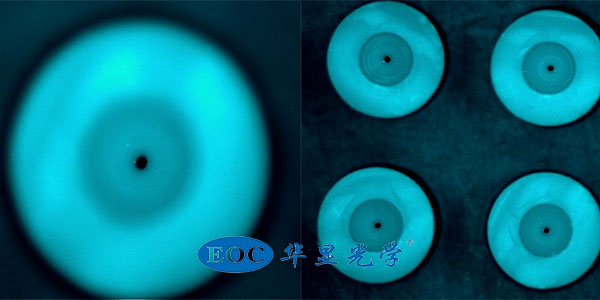

4，插芯效果图

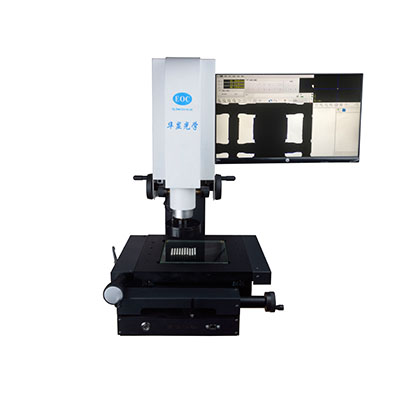

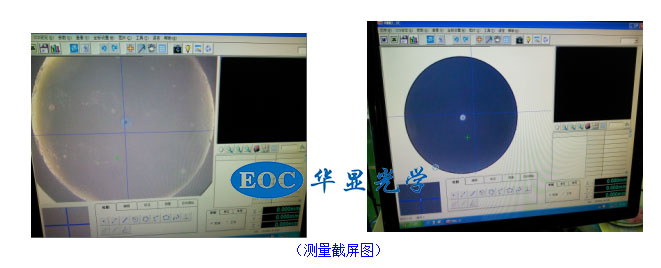

尺寸测量：
高清成像，采用智能相机采集成像
高清度测量，解析精度：±0.0001mm
实现点，面，线，圆，距等测量方式
测量结果可拍照存储，测量数据统计和表格输出
精密移动平台，行程大小可选配
采用EOC光学系统，光学灵活匹配光
纤连接器主要用于实现光纤与设备、光纤与光纤、光纤与仪表之间快速可靠的通断连接，是目前光纤线路中大量安装使用的光无源器件。光纤连接器的核心部件是插芯,它是一种带有小孔的氧化锆陶瓷圆柱体”。插芯的精度要求极高.在只有10.5 mm长短、直径1.25/2.5 mm的陶瓷圆柱体上，开有一个直径只有0.125 mm的内孔，以便插穿单根光纤;并且内孔孔径的误差需要控制在2-5μm范围内.因而其对华显光学实验室光纤陶瓷插芯测量的精度提出了很高的要求。
任意抽取一个陶瓷插芯，对它的内径参数进行10次重复测量，测量结果测量重复精度(相对精度):直径优于0.25 μm,真圆度优于0.25 μm。批量测量结果表明对直径和真圆度测量精度均优于0.3 μm。

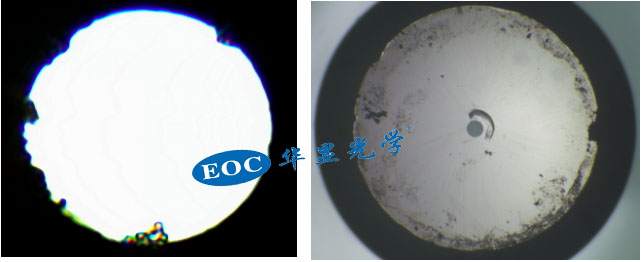

插芯毛胚外观检测
华显光学E-6010 高清外观检测仪采用无穷远光学系统，广泛运用于半导体，光电制造，微电子，五金塑胶等领域。该系列配有高景深、高物距主镜头，高清工业相机，连接显示器成像，令光学检测更为简单，更为清晰。
E-6010系列，从15X至1500X，满足了对表面缺陷检测，工艺分析等检测方式在倍率选择上更为灵活；采用百万像素工业相机，无需连接PC主机，即可获得高清图像实时观察，并可选择拍照存储，测量功能，极大的提高了操作人员的检测速度插芯毛胚裂缝检测，通过E6010观察检测仪的成像极大的提高了操作人员的检测速度以及检测的准确性。
小裂缝，提高检测速度和准确率
