光纤阵列_保偏光纤检测运用

       网络技术的普与之密切相关的光纤通讯行业必将获得高速的发展.在光通讯器件中，由光纤阵列和光波导封装而成的光波导分路器芯片得到了广泛的使用1.光纤阵列与光波导封装的关键技术在于实现光纤阵列与光波宁的低损耗耦合，光纤阵列纤芯检测之间距离分布的均匀性对耦合有很大影响.
1个纤芯间距分布不均匀的光纤阵列几乎不可能实现低功耗的耦合,光纤纤芯径向间距和耦合效率之问的关系如图1所示随着径向间距的增大，耦合效率呈指数形式下降，因此,研究光纤纤芯分布均匀性的检测系统具有重要的实际意义，实际中对于间距分布均匀性误差大于50Onto的光纤阵列是不能使用的

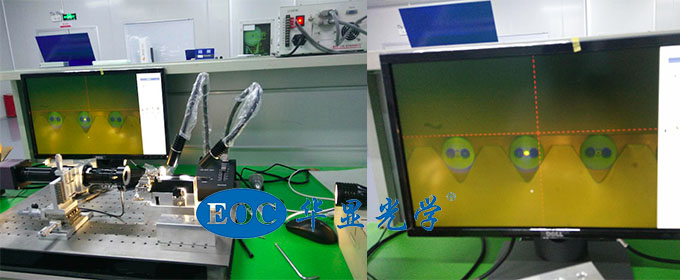

（HZ-500Z产线实拍图)

         光纤阵列(英文叫Fiber Array, FA)是利用V形槽（即V槽，V-Groove)把一条光纤、一束光纤或一条光纤带安装在阵列基片上。光纤阵列是除去光纤涂层的裸露光纤部分被置于该V形槽中，被加压器部件所加压并由粘合剂所粘合。在前端部，该光纤被精确定位，以连接到PLC上。不同光纤的接合部被安装在阵列基片.
光纤阵列是指将多根光纤以某种方式排列在一起构成一个单独的器件光纤阵列普遍采用将光纤放在v形槽内进行等间距排列,理论间距是127m.由于制造和装配误差导致光纤放在V形槽内排列不是严格等间距的，下面将检测纤芯的实际间距,以确定光纤的分布是否均匀，深圳华显光学高清视频显微镜下进行检测。

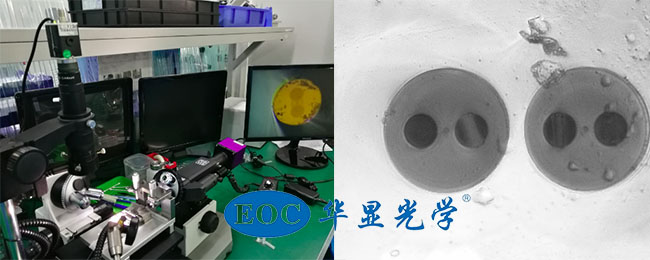

          保偏光纤是一种特殊 功能的光纤波导，保偏光纤中当一个偏振模式被激励后，光纤内传输的过程中能始终保持这一种偏振态不变的光纤， 具体结构涉型光纤传感技术中，保偏光纤的使用可以克服外界环境对光纤中传输光波偏振态[响，抑制干涉测量产生的d偏振衰落现象。特别是在一 些高精度的光纤传感器中光纤水听器等等。
通过测量保偏光纤的损耗、拍长、模式耦合系数、偏振串音等参数来评价保偏光性能。然而这些参数描述的都是段长度的保偏光纤的整体性能， 或者说是平均性能对于这段光纤的某一段或者上述指标和性能的分布参数，则无法给出评价。而光纤的1振耦合现象为光纤分布参数的测量提供了一种手段，并且上述参数都与偏振耦合相关。特别是在一些高精度的光纤 干涉传感与测量系统中，偏振耦合随外界环境(温度、振动等)的变化，导致光纤性能下降，会常常表现为噪声、漂移、以及信号衰落等，是影响系统整体性能的最重要因素

       保偏光纤在拉制过程中，由于光纤内部产生的结构缺陷会造成保偏性能的下降，即当线偏振光沿光纤的一个特征轴传输时，部分光信号会耦合进入另一个与之垂直的特征轴，最终造成出射偏振光信号偏振消光比的下降。这种缺陷就是影响光纤内的双折射效应. 保偏光纤中，双折射效应越强，拍长越短，保持传输光偏振态越好。

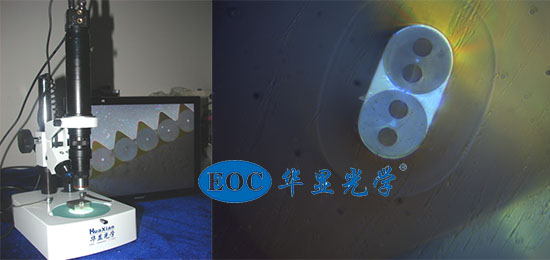

      华显光学E-6010系列高清视频显微镜采用无穷远光学系统，广泛运用于半导体，光电制造，微电子，五金塑胶等领域。该系列配有高景深、高物距主镜头，VGA系列高清工业相机，连接LCD显示器成像，令光学检测更为简单，更为清晰.E-6010高清视频显微镜系列，从15X至1500X，满足了对表面缺陷检测，工艺分析等检测方式在倍率选择上更为灵活；采用百万像素VGA系列工业相机，无需连接PC主机，即可获得高清图像实时观察，并可选择拍照存储， 测量功能，极大的提高了操作人员的检测速度以及检测的准确性.
