光纤插心尺寸自动测量高清视频显微镜

项目总体需求分析

   一、主要检测内容：

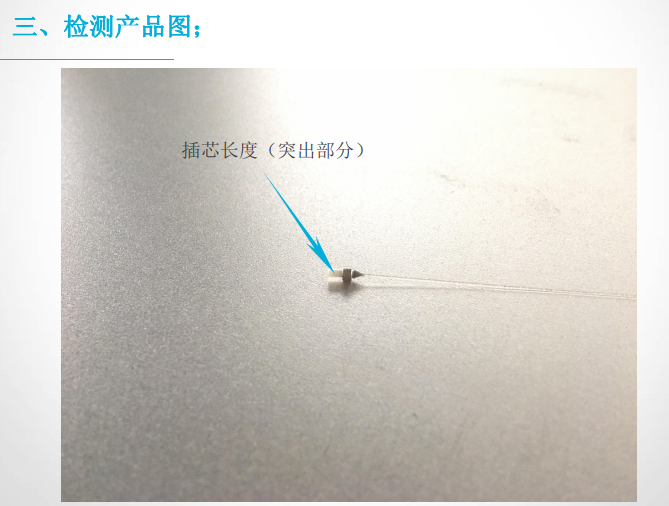

          测量插芯端面到金属面（突出）的长度；

   二、要求：

         自动测量，自动判断OK/NG l 精度要求：±0.005；

   三、检测分析

         透射照明，需将整体轮廓识别出来； l 精度要求较高，采用500万像素以上相机； l

         金属部分为锥形，无法水平放置；产品固定需要夹具定位，保证产品放置保持相对水 平，否则影响测量数据；

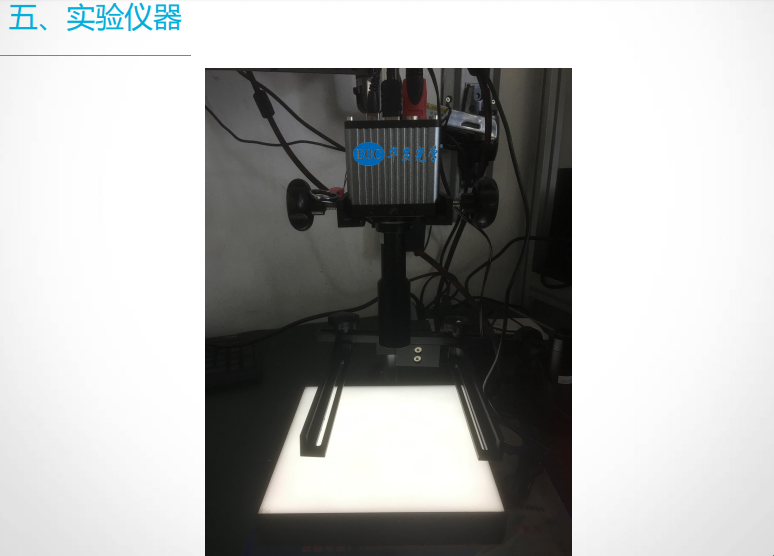

   四、系统硬件分析

          l 500万高清黑白智能相机，嵌入式系统（无PC），可对接PLC信号； l 1X HR远心镜头，

         WD=110mm，景深≥1mm； l 透射光源；
