02方案目的和设备规划

1、产品介绍与设计描述

自动检测USB接口配件印刷质量；

兼容各个不同品种接口模式，默写类型需要翻盖检测，盖子与内部都有印刷；

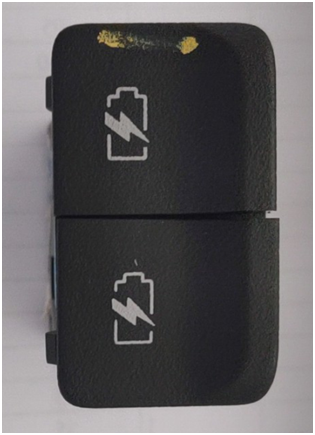

具体图片如下图所示：



2、检测需求描述：

字符缺失标准：≤0.05mm²

丝印缺失标准：≤0.1mm²；

03机构方案

本节展示了设备的机构方案及其细节

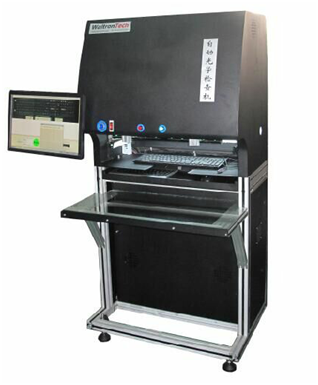

1、设备整体规划

2、检测原理

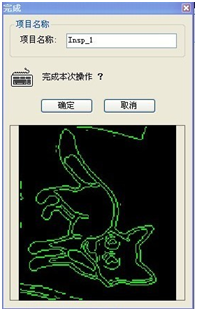

软件通过样品图像特征，提取正确样品轮廓为样板，再将之与所需检测产品进行比较，判断出之间的差异。且具有MARK定位功能，能精确识别出各模板位置偏移，旋转角度。

3、检测能力介绍

印刷断线

印刷脏污

印刷薄油

印刷堆集

键帽底色用错

印刷偏移

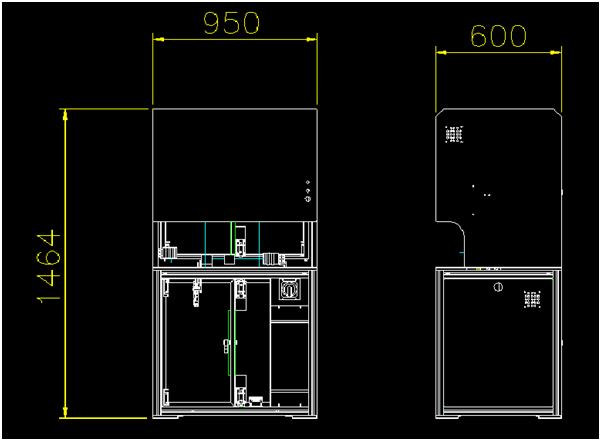

4、设备尺寸图

预估尺寸范围：

950*600*1500

单位：mm

长*宽*高

04软件方案

本节展示了设备高精度软件功能和工作流程

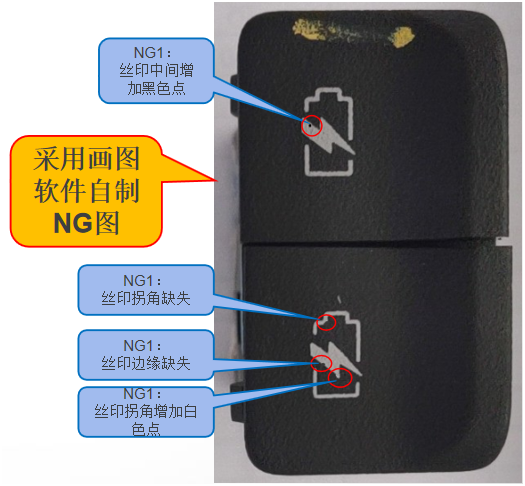

1、检测样品与NG特征

样品拍摄原图

采用画图软件自制NG图

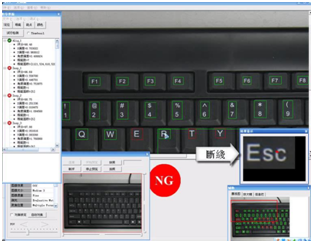

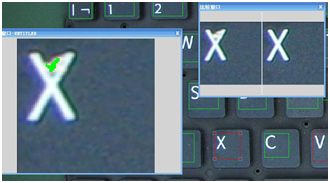

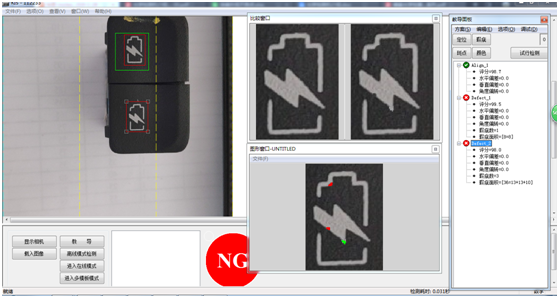

2、软件检测效果

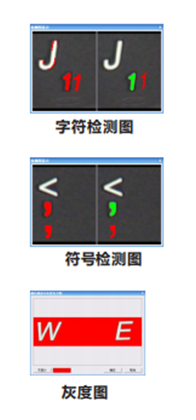

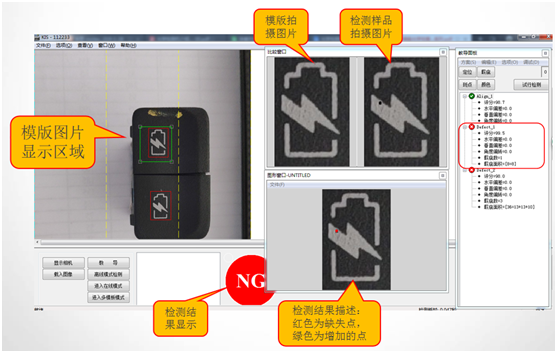

05设备参数介绍

1、设备参数介绍

设备参数：

设备电源：220V  2.5A  60HZ

气源：  5KG/CM2

预估效率： 设备检测耗时 1.8 S/Pic ;

预付人工上下圆棒时间为4S，

（以上CT条件为设备检测耗时，实际需要根据人工实际上下料时间作为标准，不可以此数据作为设备验收条款）

合格率大于99%

设备每天故障时间≤20min

2、检测精度与重点影响因素讨论

设备视觉像素精度可为：0.01MM/像素，

软件检测精度：考虑人工放置与治具冗余量预留偏差导致的波动，保守估计+-0.025mm，

产品外观粗糙不平，丝刷质量比较差，丝印边缘呈现锯齿状不平整纹路，故边缘检测精度无法达到设备精度，否则将会有部分误报出现

需要翻盖的产品，检测贵司自行制作治具，检测盖子之后人工翻盖，并有治具自行卡住盖子，（盖子不能回弹盖住要检测的丝刷）。

设备可做2次比对模式，（盖子上与内部分2次检测），但是人工的上料，翻盖模式与时间贵司自行考虑
