光纤检测解决方案_高清视频显微镜
检测要求:

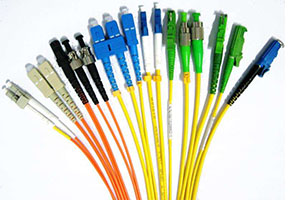

对光纤端面、插芯、陶瓷端面的观察和检测，通过视频传输图像；
检测难度：

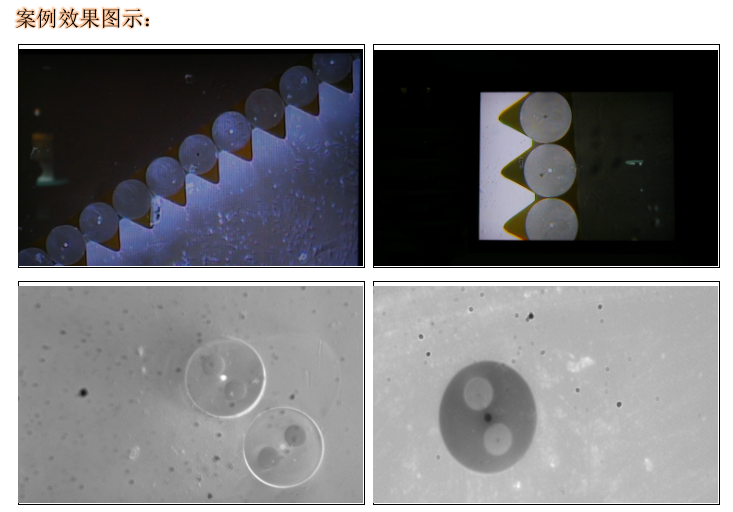

光纤是一个比较小的一种产品，需要通过超高倍数放大后对阵列和猫眼，高倍放大后，视屏显微镜容易产生失真现象。 针对光纤端面高低差特性，通过研发高景深变倍光路，高倍放大后，通过LCD显示屏进行检测，有效减少视力疲劳，可提高检测精准度，快速完成检测工作。
产品技术规格
1. 0.7X -4.5 X连续变（变倍定位可选）
2. 光学变倍比：1：6.6
3. 标准工作距离10mm—60mm
4. 标准配置:
5. 3.5×物镜和1×CCD目镜
6. 主机配合尺寸￠39mm
7. 主机长度200mm
工作距离60mm（1×物镜）
8. 总放大倍数：40.8X-10200X（连续可调）
9. 选配物镜（1X//5X/10X/20X/40X）
