E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

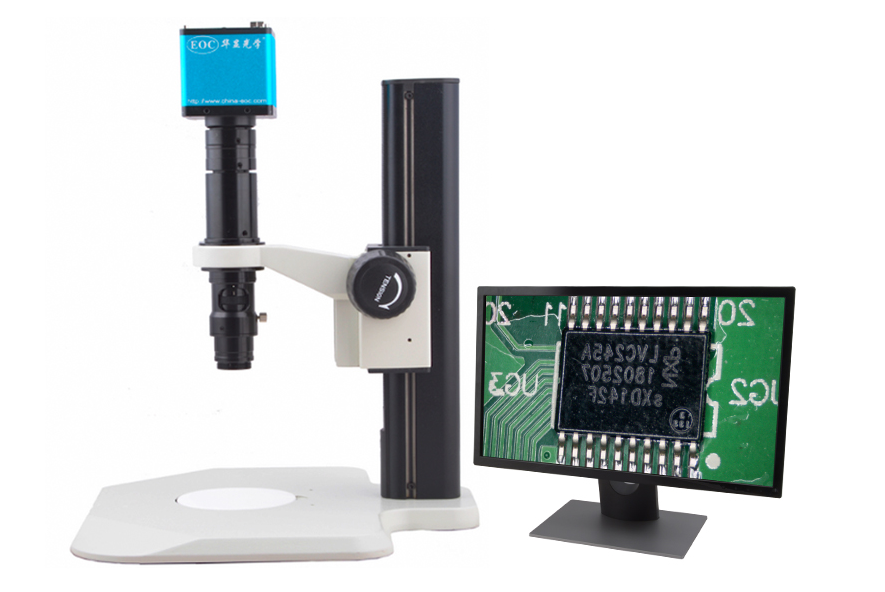

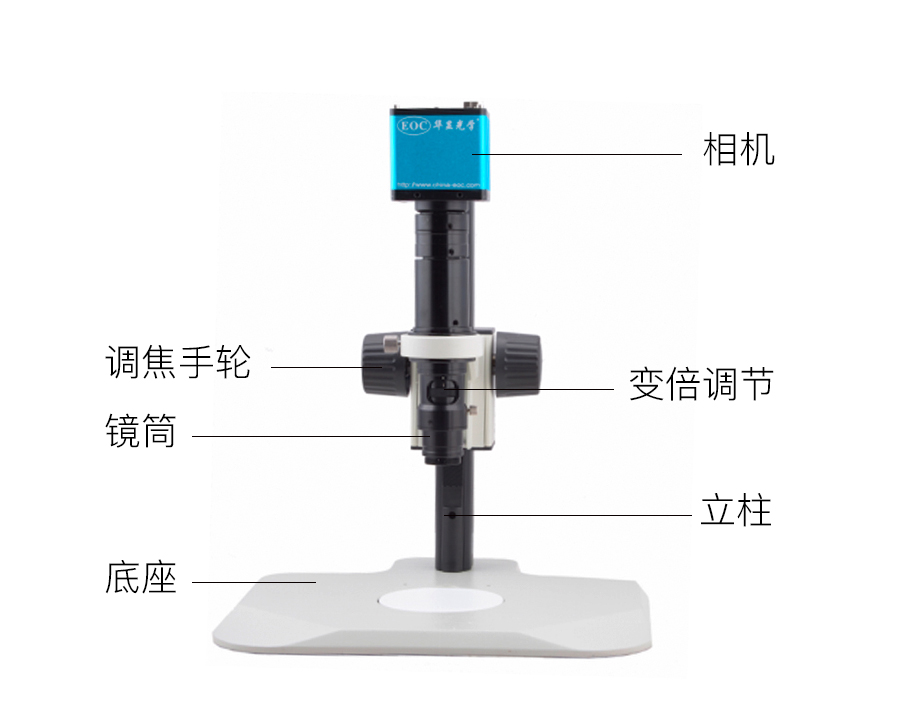

• 显微镜介绍：







  EDF超清视频显微镜系列是华显光学系列中拓展的功能强劲的用于分析检测的工业显微镜。

  可广泛应用于半导体、光电制造、微电子、五金塑胶等领域。





















  适用于工业应用的强大功能：




  *采用高清HDMI嵌入式工业相机，图像后处理能力提高了色彩还原力以及清晰度。

  一键白平衡，HDR，SE增强功能在不同场景中得到充分展现。




  *GIGE拓展网口，数据交互实现智能化工厂管控。客制化需求，助力使用企业智能制造。

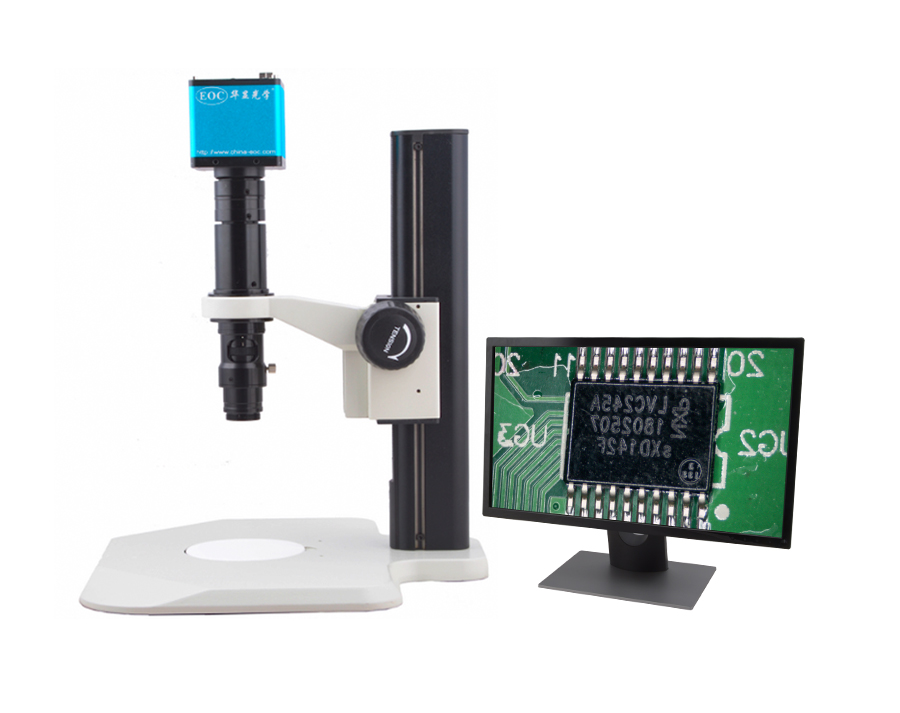

  EDF系列视频显微镜，不仅是成像，同时具备精密量测。结合镜头倍率，标定后存储；

  通过点，面，线，圆，距，弧等测量工具。快速以及准确获得产品尺寸。

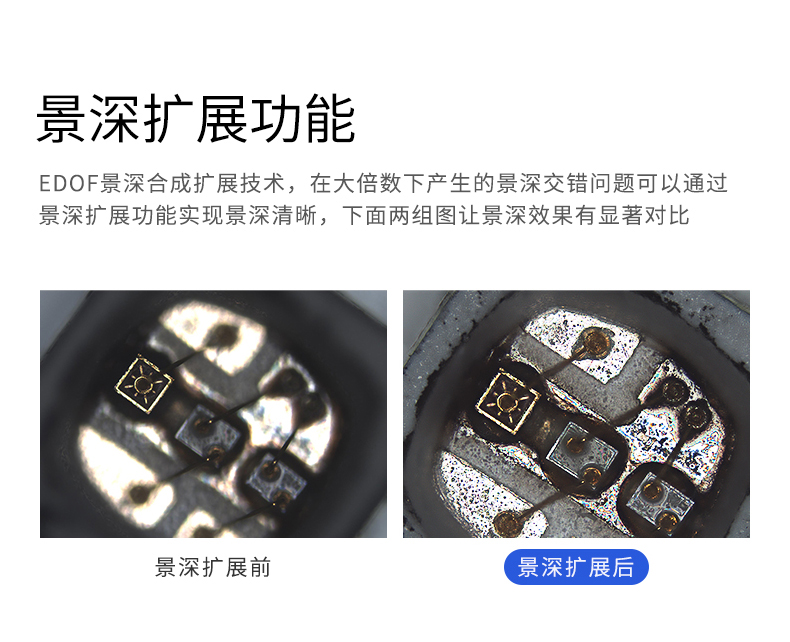

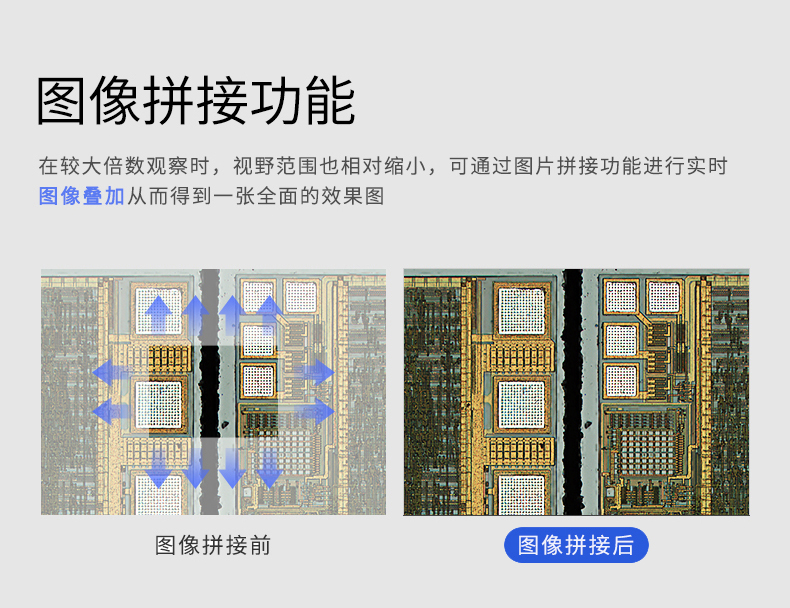

  *EDF功能，通过实时调焦Z轴方向获取图像叠加；光学平面成像的基础上，实现了高度偏移，

  产品落差，内壁观察叠带效果。该系列专注于放大观察，实时合成，精密量测三大运用。




  *PCB板内壁，传统视频显微镜，只能通过不停的调节Z轴，观察不同高度的内壁形貌。

  采用瞬时合成技术的EDF系列，开启后可以在极快的速度下，将合成的图片实时展示在当前画面。

  分析更为细微，观察更为立体。







  *EDF系列带来了视频显微镜的变革。传统视频显微镜基于平面放大，该系列采用嵌入式智能相机方式，

  无须电脑主机运行软件；合成速度低于1秒；创造了调节与合成同步。







  *钻头工件，通过EDF系列视频显微镜，从钻头最大直径到刃口的景深合成效果。质量分析，

  不再依靠单面成像图片；瞬时合成，实现全面检测。




















  规格参数：






  机型	EDF-100
  光学系统	EOC光学系统
  物镜倍率	0.7X-4.5X
  工作距离	95mm
  变倍方式	手动变倍
  变倍限位	水平限位
  图像分辨率	1920X1080
  芯片尺寸	1/2.5
  帧率	60/fps
  图像调节	一键白平衡/RGB三色可调
  图像优化	SE轮廓增强/HDR抑制强反光
  测量功能	点，面，线，圆，距，弧等平面测量工具
  图像传输	HDMI接口/GIGE拓展接口
  存储	支持32G
  物镜（选配）	3.5X物镜（选装APO物镜）
  升降组调节	方立柱粗调装置
  光源（选配）	环形可调LED光源透射可调LED光源 内置同轴照明系统
  显示器	21.5寸或13寸
  移动台（选配）	75mmX75mm 150mmX150mm 可定制移动行程
