E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

•
















  高分辨：

   放大倍率15万倍

   5nm分辨率

   1kV~30kV加速电压选择 ，图像分辨率高



  使用方便：

  Tilt（ 0~90 ）载物台配置（可选择）

  通过选配EDS可进行元素成份分析

  扫描电镜,体型小巧, 占用空间小




  产品特性：

  自动平台采用中心定位模式,迅速定位待测样品

  采用二次电子和背散电子双重探测器




  扫描电镜能谱一体机：

  原厂集成能谱仪

  高真空设计,可调式电压,为不同样品提供更合适的检测环境

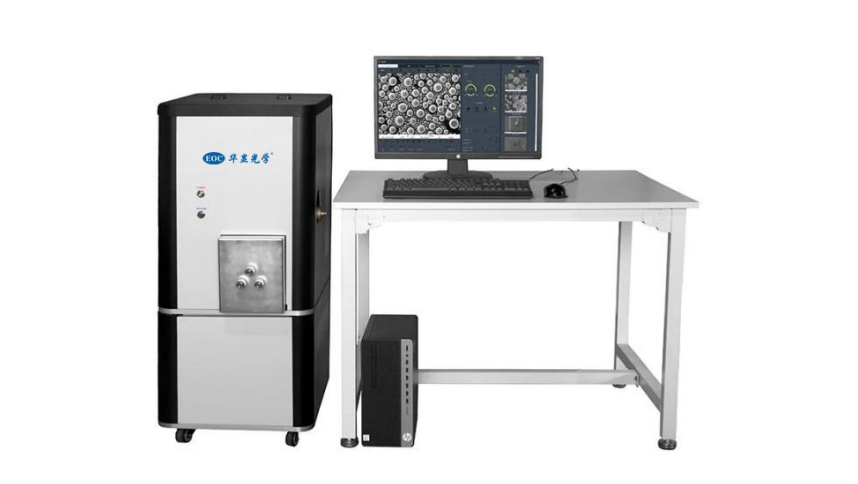

  E-150系列扫描电镜技术参数
  分辨率	5nm  (30kV,SE)
  放大倍率	20x~150,000x
  加速电压	~30kV
  探测器	SE探测器 ，可选配BSE探测器 ，EDS等
  电子枪	预对中钨灯丝
  透镜系统	聚光镜 ：2段式磁线圈透镜 物镜 ：1段式磁线圈物镜
  载物台	3轴(X,Y, R,)X,Y轴40mm/R轴 ：360 ° 可选5轴样品台 ：X:40mm,Y:40mm,Z:40mm,R:360°,T:0 ~90 °
  图像偏移	X,Y轴图像偏移(±150μm)
  光阑	可调节光阑(30/50/50/100μm)
  样品最大尺寸	高度35mm时最大直径80mm
  图像扫描	快速扫描 ：320*240  低速扫描 ：640*480 图片模式1:1280*960   图片模式2:2560*1920           图片模式3:5120*3840
  自动功能	自动启动、 自动亮度对比度调节、 自动初始化
  图像存储格式	BMP,JPEG,PNG,TIFF
  图片显示数据	放大倍率、探测器类型、加速电压、真空模式、比例尺、LOGO、 日期和时间
  真空方式	高真空模式 ，机械泵 ，分子泵 ，抽真空时间 ：3分钟以内
  设备尺寸	460(W)*600(L)*950(H)mm
  运行环境	温度 ：15~30℃,湿度 ：≤70%电源 ：单相220AC1KW 50/60Hz



  样品效果：

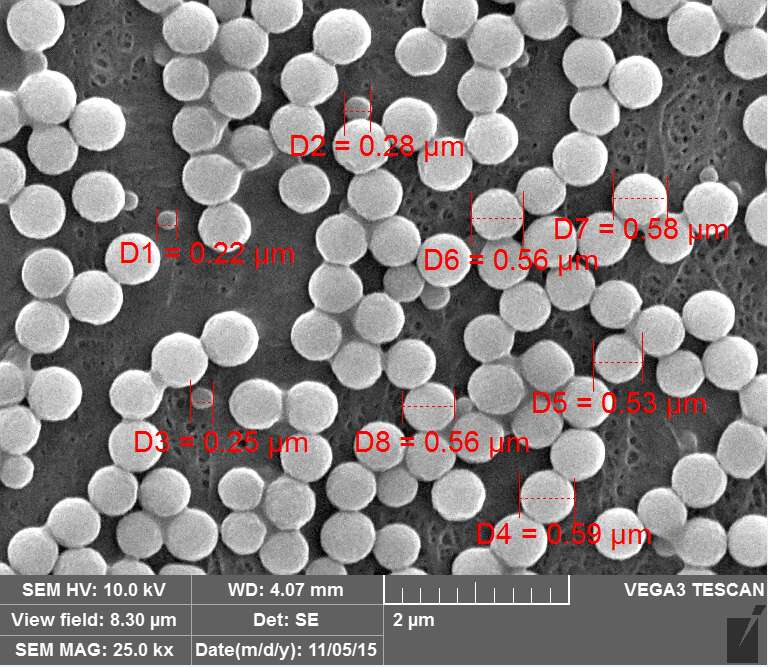

  氧化铝陶瓷粉颗粒

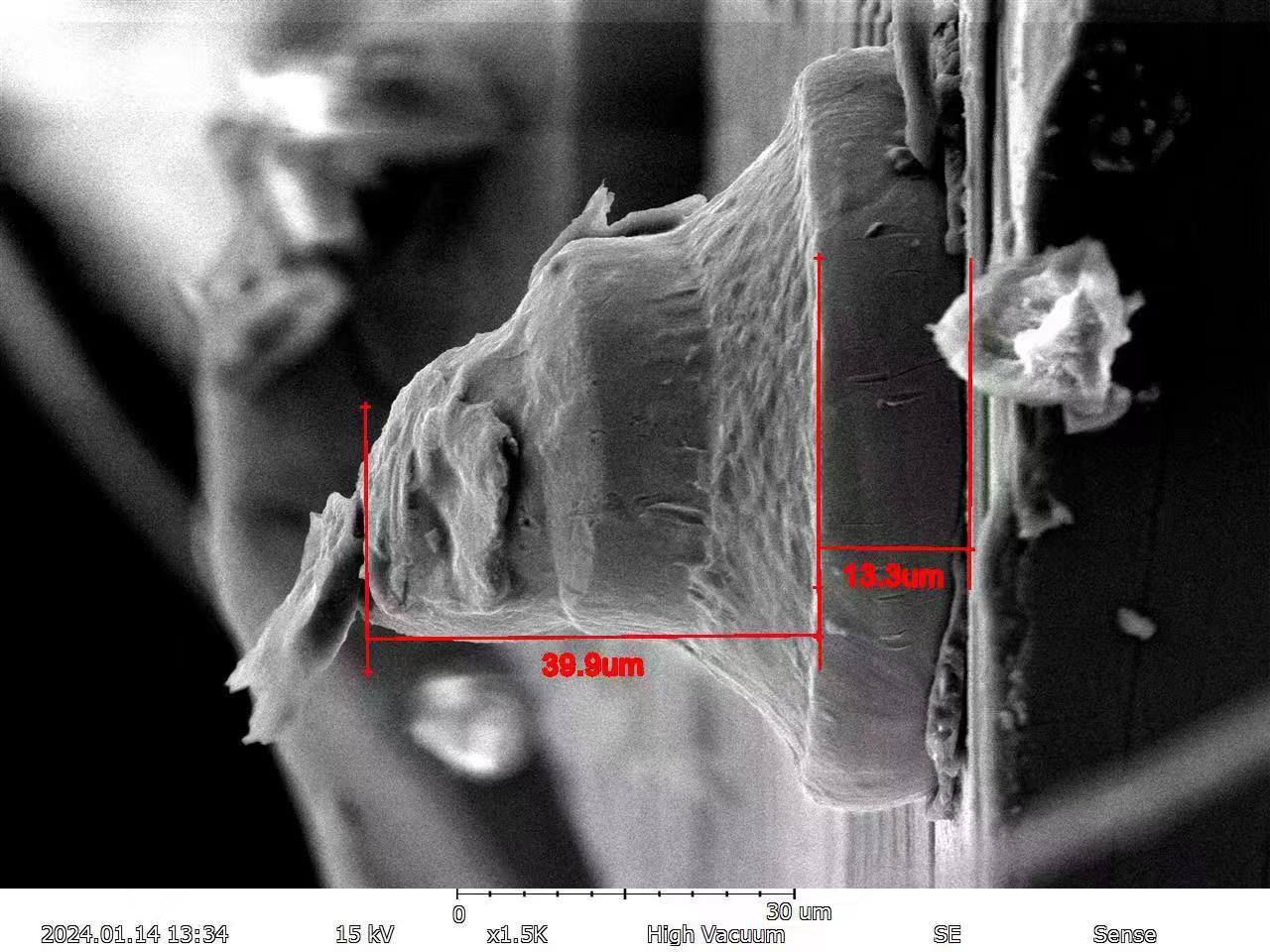

  LED合金线

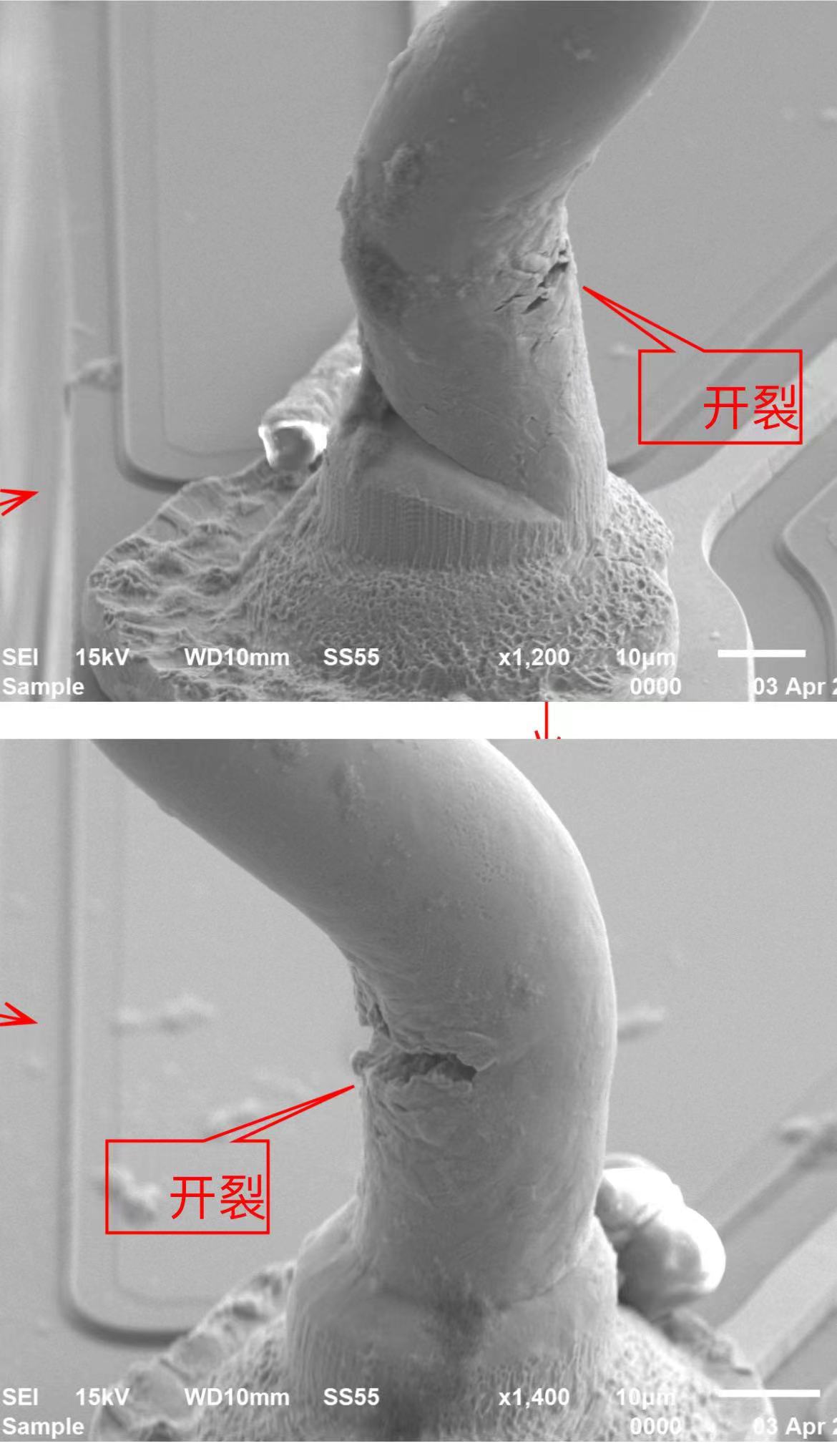

  LED弧线不良

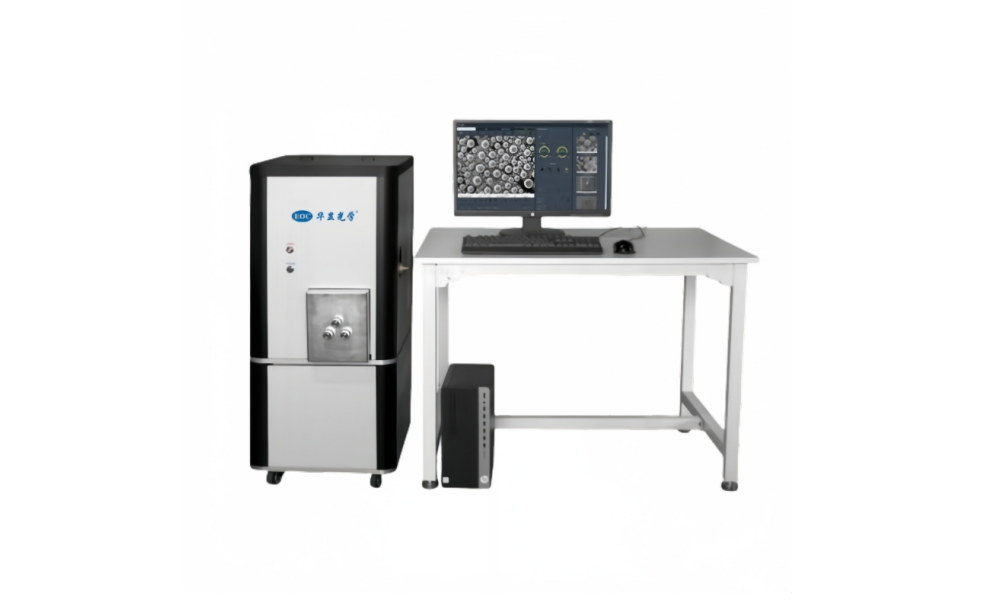

• 型号	E-150系列
  	E-150S-MS	E-150D-MS	E-150D-ST
  电子系统
  分辨率	5nm (30kV)
  放大倍率	30x~150,000x
  加速电压	1~30kv（6档可选）
  探测器	SE 探测器	SE/BSE 探测器	SE/BSE 探测器
  图像检测	二次电子图像	多探测器电子图像	多探测器电子图像
  电子枪校正	手动校正
  偏压系统	自动偏压系统
  灯丝类型	预对中钨灯丝
  镜头系统	聚光镜：2段式磁线圈透镜 物 镜： 1段式磁线圈物镜
  样品台
  载物台控制方式	3轴手动		5轴自动
  载物台移动范围	3轴手动（X,Y,R,)X,Y轴 40mm / R轴 : 360°		5轴自动（X,Y,R,T,Z)X,Y轴 40mm / R轴 : 360°, T轴 : 45°, Z轴 : 0~35mm
  图像偏移	X,Y轴图像偏移（±150μm）
  光阑	可调节光阑（30/50/50/100μm）
  样品最大尺寸	高度35mm时最大直径80mm
  图像处理
  图像扫描	快速扫描：320*240   低速扫描：640*480 图片模式1:1280*960    图片模式2:2560*1920   图片模式3:5120*3840
  自动功能	自动启动、自动亮度对比度调节、自动初始化
  图像存储格式	BMP, JPEG, PNG, TIFF
  图片显示数据	放大倍率、探测器类型、加速电压、真空模式、比例尺、LOGO、日期和时间
  真空系统
  真空方式	全自动型、高真空模式（旋转式机械泵）100L/min,(涡轮式分子泵）70L/S. 抽真空时间：3分钟
  操控系统
  电脑系统	微软操作系统  Windows® 10 / 11
  连接方式	USB接口
  SENSE应用软件
  应用软件	图像文件打开，编辑，存储功能长度，面积，角度等测量功能,设置数初始化，图像拍摄模式转换，Archives, Setting(EDS)模式等
  仪器体积和重量
  设备尺寸	460*600*950mm
  真空泵	400*160*340mm
  重量	130kg
  设备环境
  运行环境	温度：15~30℃，湿度：≤70%  电源：单相220AC 1KW 50/60Hz
