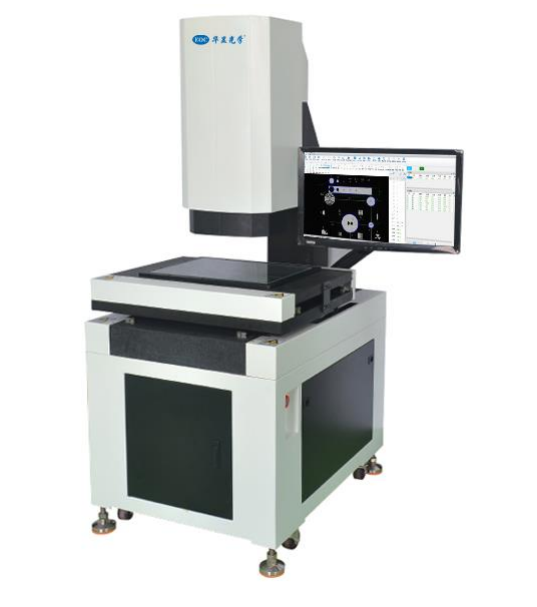

  一、产品简介




  EOC 图像系列一键式测量仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，图像拼
  接算法，并融入一键闪测原理。仪器可根据工件的形状自动定位测量对象、匹配模板、测量评价、

  报表生成，真正实现一键式快速精准测量。




  广泛用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、

  连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。


















  二、产品优势




  传统测量仪器如投影仪、影像测量仪、工具显微镜、轮廓仪、游标卡尺、千分尺等，在测量时
  面临诸多问题，如：测量对象的定位、原点定位费时，批量测量操作时间长，不同测量人员导致测
  量结果不同，数据统计管理繁杂等。


  EOC 图像拼接系列一键式测量仪将扫清传统测量仪器在检测方面的难题，其优势为：
  ● 自动匹配
  同一品类产品一次编程， 永久保存， 测量时自动匹配；
  ● 自动测量
  可与机械手臂进行配合， 实现全自动测量；
  ● 校准简单
  仅需一个功能校准键， 多角度、全方位、全视野校准， 保证测量精度；
  ● 使用简单
  人性化、智能化的软件设计， 无需用户过多的操作， 易学、易用、易上手；
  ● 测量功能
  点、线、圆、圆弧、角度、点线距离、线线距离、圆圆距离等二维尺寸测量；
  ● 数据自动保存
  测量的结果自动保存到电脑， 包括测量日期， 产品的批号等信息；
  ● 轮廓扫描

  快速扫描轮廓，并导出 DXF 文件。







  三、测量软件

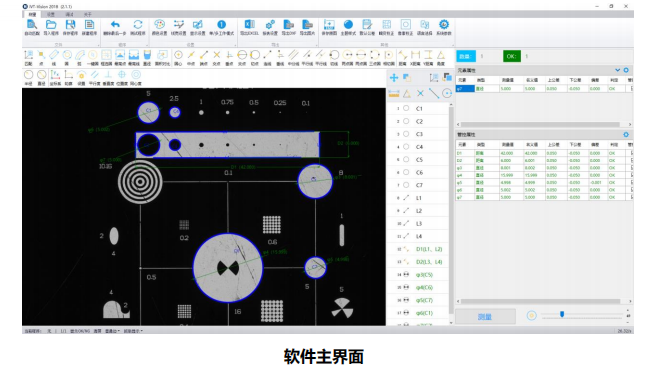

  软件界面

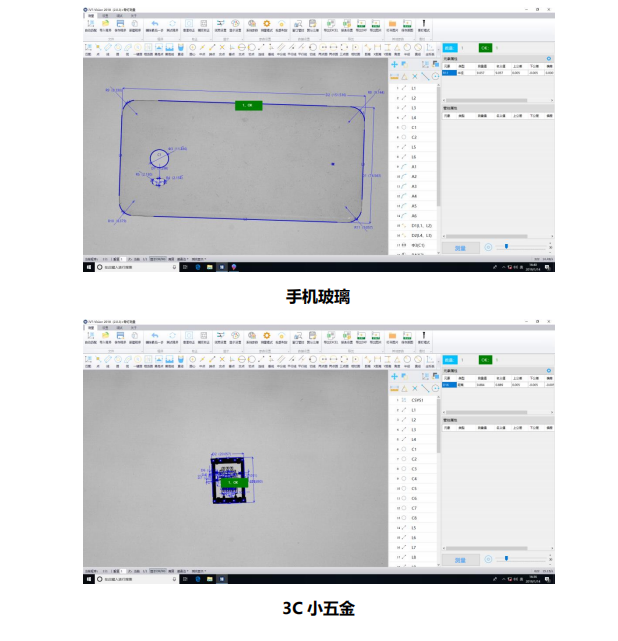

  测量模式
  测量模式分为单工件测量、多工件测量，可实现一键自动搜索已设定测量模板，快速精确地进
  行批量测量。

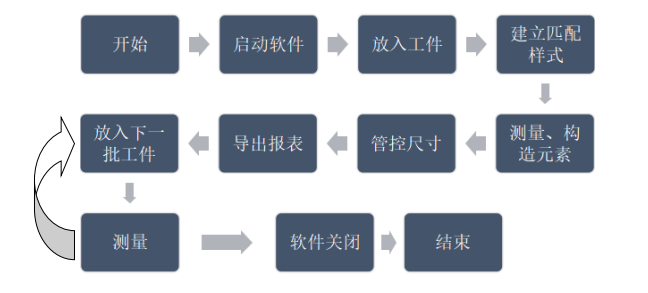

  操作流程


















  四、数据导出

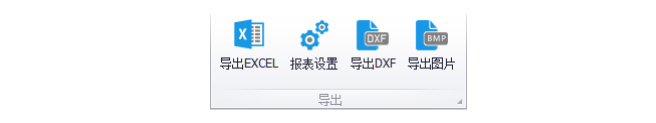

  软件支持 EXCEL，BMP，DXF，文档导出，点击导出 EXCEL 按钮时会自动启动相应程序。导
  出 DXF 格式文档需要用 AutoCAD 等图形软件打开。

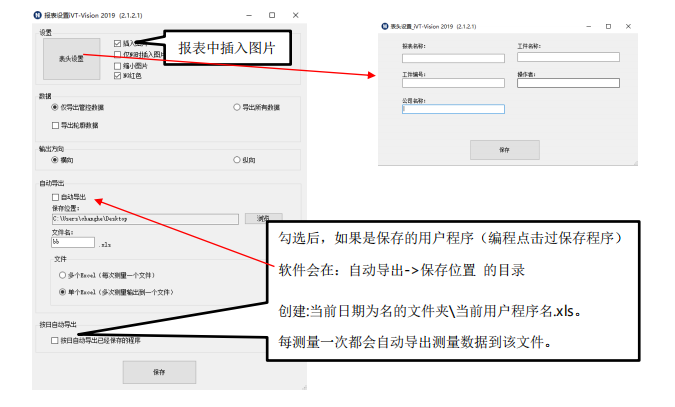

  EXCEL 导出设置




  由于 EXCEL 表格需求的多样化，软件支持对 EXCEL 文档的导出设置，点击主菜单栏上的
  弹出如下对话框。（用户根据相应点需求进行设置即可）






  自动生成检测报告

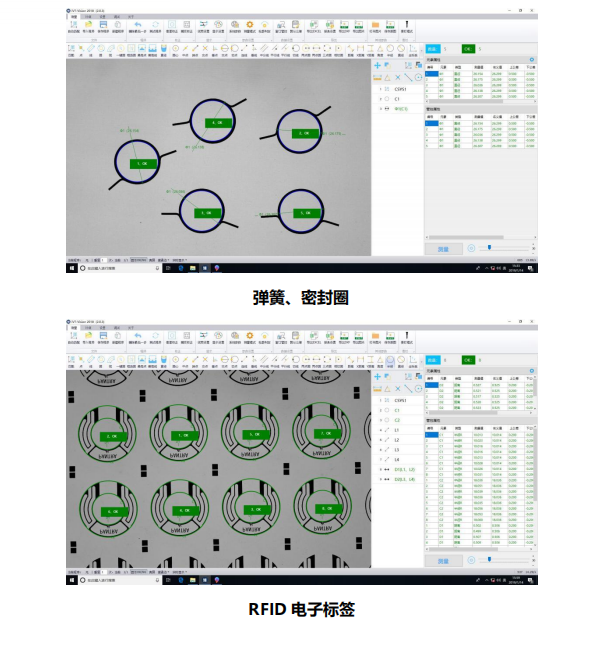

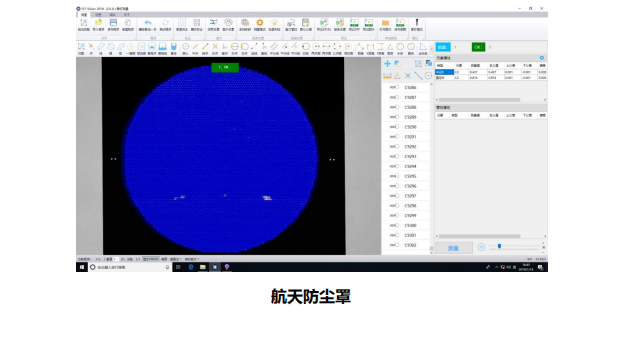

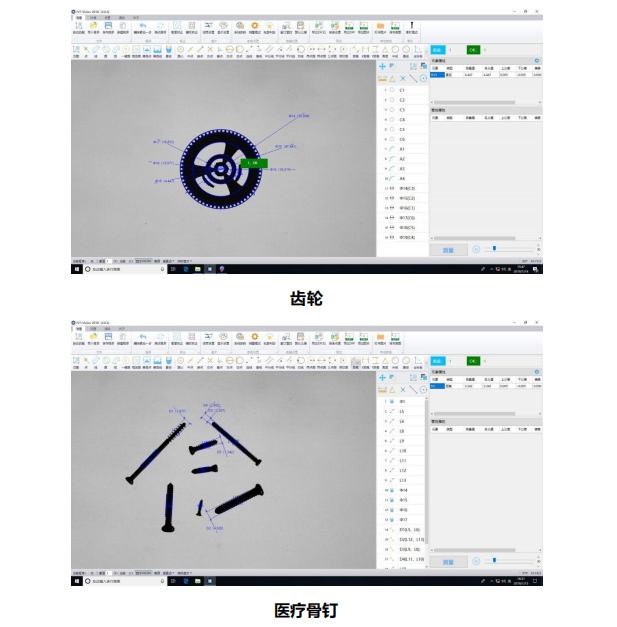

  五、应用领域




  EOC400 系列一键式测量仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材

  料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。





















  六、参数规格

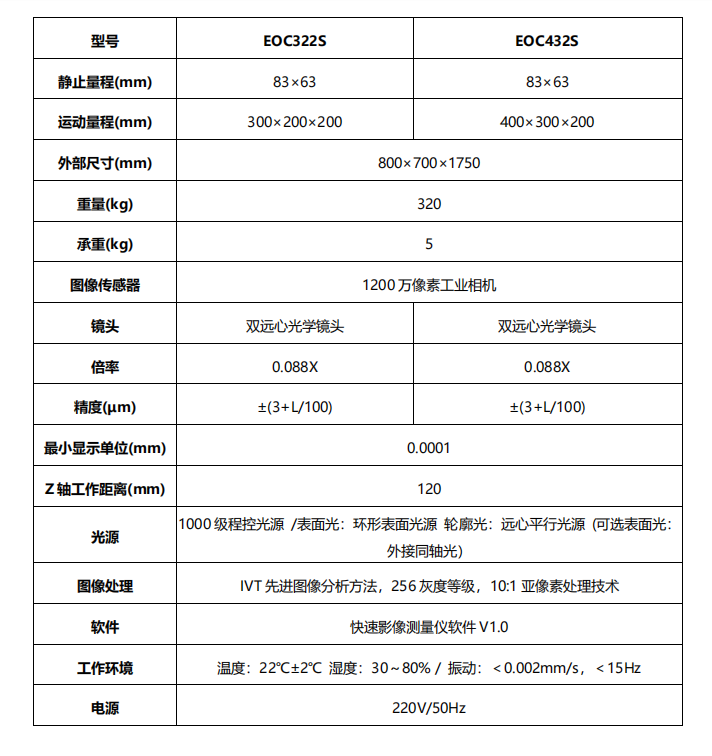

•       一、技术规格

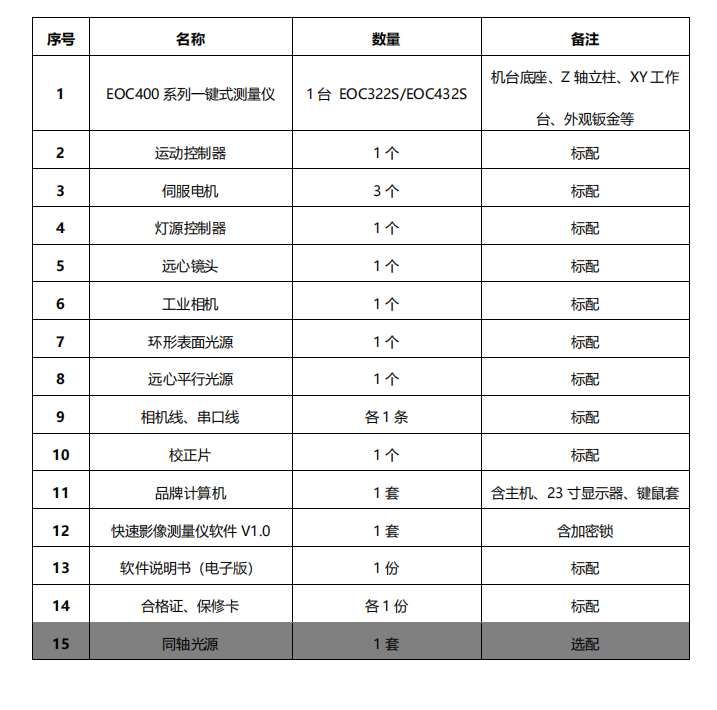

       二、配置清单
