E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

•







  产品介绍：

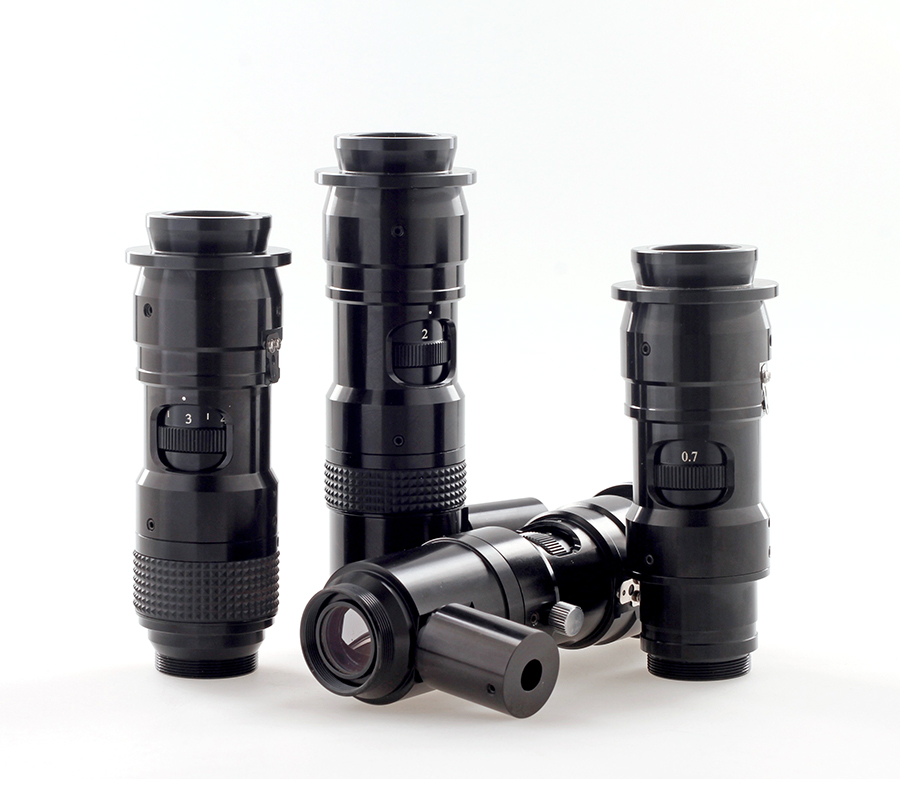

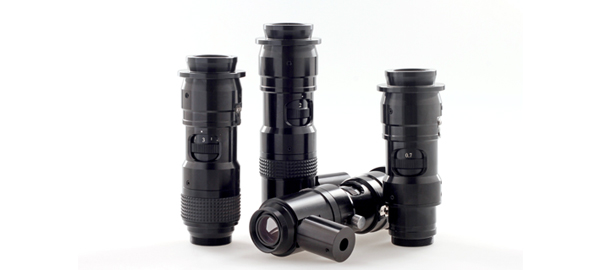

  FZH700  系列连续变倍镜头采用无穷远光学系统，整个视场均可获得出色的像质。

  系统几乎消除了色像差和失真， 图像亮丽清晰， 具有高对比度， 高分辨率的特点。
  采用“积木式” 设计， 使得系统可任意改变配置，获得所需的观察效果，还可以连接标准螺纹无穷远金相物镜
  广泛运用于工业测量、LCD、LED、 半导体、微电子设备的视频观察和检测。
  1、 高分辨率、高对比度成像；
  2、 倍率准确，分别可 6 种倍率和 9 种倍率定格；
  3、  重复定位精度高；变倍调节可选配限位装置；
  4、 变倍舒适，变倍过程顺畅平稳，中心偏移量极小；
  5、 采用高硬度耐磨材料，使用寿命长；
  6、 通用环形灯接口，可按需要任意配置底光源或环形照明光源
  7、 独有的 EOC 高亮度、高效能、长寿命照明系统；采用无穷远平行光入射，实现无阴影同轴落射照明；
  8、 特殊的 LED 光束均匀化处理，可获得更加亮度均匀的照明效果，图像对比度极佳；
  9、 多种波长 LED 可供选择；
  10、特别适合于高反射率表面、深孔等照明


  11、模块化设计，便于安装；







• 参数规格：




  型号	FZH700	FZS700	ZFL700
  Zoom Range	01:06.5	01:06.5	01:06.5
  变倍比
  Magnification Range	0.7X—4.5X	0.7X—4.5X	0.7X—4.5X
  倍率范围
  Resolution	72—260Lp/mm	72—220Lp/mm	72—200Lp/mm
  分辨率
  Numerical Aperture	0.026—0.09	0.026—0.08	0.024—0.072
  数值孔径
  Depth-of-Field	0.84 —0.10	0.84 —0.12	0.84 —0.16
  景深
  CCD Formats	1	2月3日	1月2日
  最大兼容 CCD
  Working Distance	92	92	92
  工作距离
  1、标准配置：1X 物镜+变倍主体+1XCCD 接筒；
  2、任意配置：可通过添加或者改变附件配置你想要的观察效果。

  备注：
  1：视场范围单位为 mm，分辨率单位为 lp/mm；
  2：视场范围为对应 2/3"CCD 对应的值；
  3：分辨能力均为对应配置下视场中心对应的分辨率
