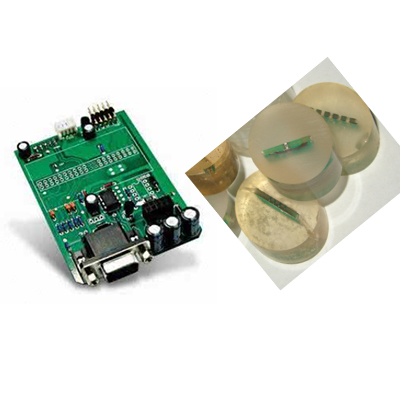

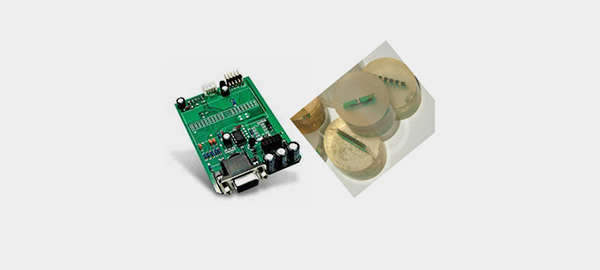

• PCB线路板切片分析解决方案










  检测要求：


               对PCB板，制作成切片后进行绿油、铜厚等进行品质判定和品质异常分析、检验电路板品质的好坏、PCBA焊接质量检测、

               寻找失效的原因与解决方案、评估制程改进，做为客观检查、研究与判断的根据。

              对于外层品质或者外观不良，可以通过光学检测仪或者目检进行判定；

              但对于压合后的內层或者孔的品质确认，则须要通过切片进行品质判定和对不良的原因作出初步分析.

              切片分析是进行PCB/PCBA失效分析的重要技术，切片质量将直接影响失效部位确认的准确性。





  解决方案：




  材料分析金相显微镜是适用于金属材料，结构分析。采用同轴垂直照明系统，很好的消除了杂散光，

  从而大大提高成像的对比度（衬度）和清晰度。搭配测量软件，满足厚度的测量、金相分析软件可对材料情况进行有效的分析；

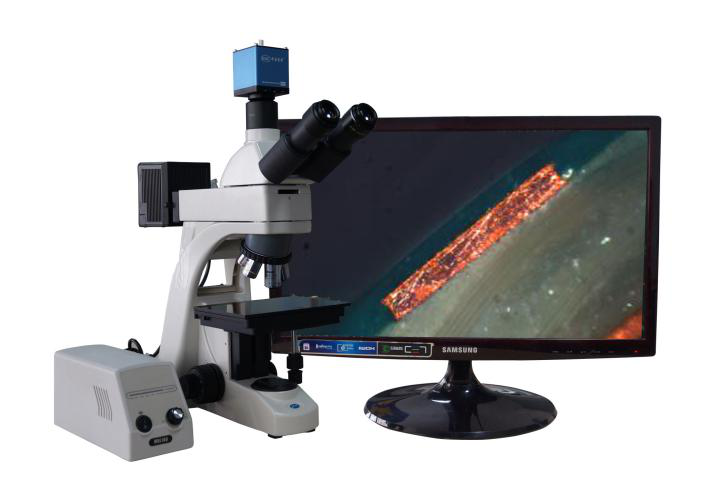

  实验仪器图示：

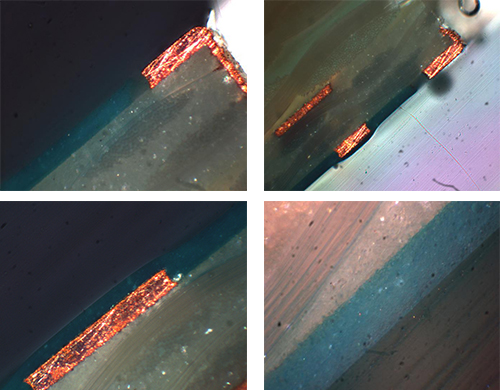

               案例效果图示：
















• PCB线路板切片分析解决方案_金相显微镜


  产品技术规格:




  总放大率	50X~500X(选购100X物镜，最高放大率为1000X)
  目镜	平场大视场，高眼点10X(FN20)，视度可调节
  物镜	无限远长工作距离平场物镜5X/0.13，10X/0.30，20X/0.40，50X/0.55，(选购100X/0.80)
  观察筒	铰链式双目镜筒30°；铰链式三目镜筒30°倾斜(分光比：20:80)
  双目镜筒瞳距	55~75mm
  样品最大厚度	30mm
  物镜转换器	内定位五孔物镜转换器
  粗微动调焦装置	粗微同轴调焦，粗动调焦总行程30mm，微动调焦0.2mm /转，0.002mm / 格。
  机械移动载物台	独特的三层载物台设计，大面积:180X140mm；行程:75X50mm；X、Y方向同轴调节。
  照明	同轴落射照明系统12V/50W卤素灯
  滤色片	磨砂玻璃、蓝色滤色片、黄色滤色片、绿色滤色片
  扩展功能	拥有良好的扩充升级空间，不仅具备传统金相显微镜观察功能，还能进行显微摄影、摄像功能，偏光观察功能、金相分析软件等
