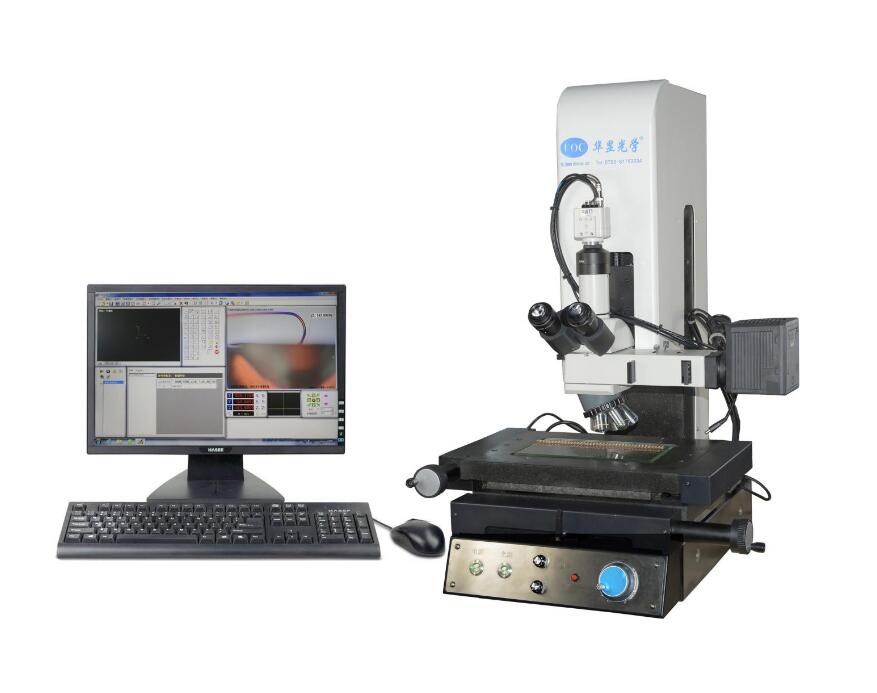

E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

•


  E series is necessary instrument for observing and analysis of electronic, metal, mineral,geology, precision engineering, etc. It is used for mathematics, scientific research, industry and other application.Coaxial illumination system, 12V/50W. Dropping illumination and Infinite field high working distance metallurgical objective will offer you the best imaging and brightness. Infinite Optical  is a high efficient system. Marble for the base, high precision movetable working table, Z-Axis electric focus adjusting, no standing operation needs. The body has a aseismic and anti shake function.

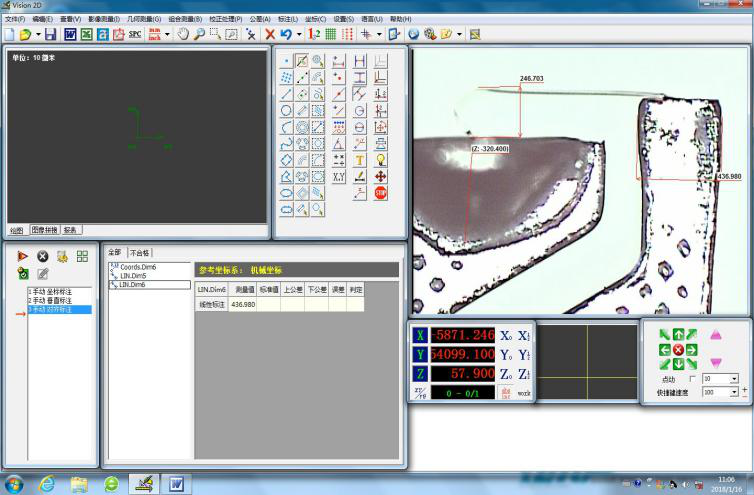

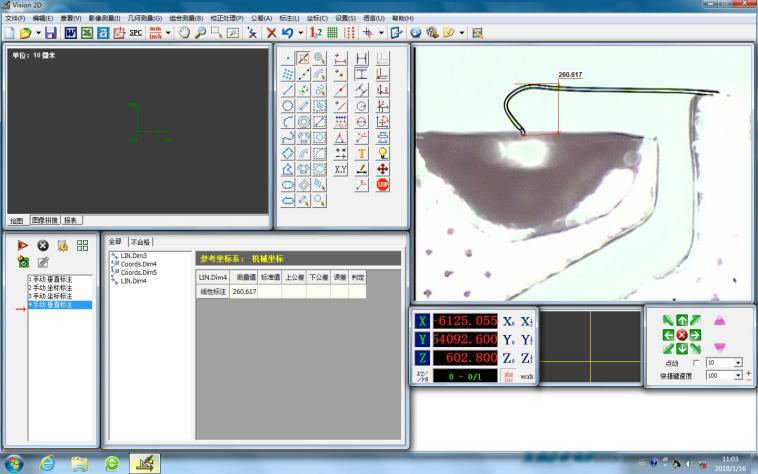

  Sofeware











• Model/Specification		E-3020
  Weight/kg		140
  Size L*W*H		757*630*825
  Measurement range (mm)	X	300
  	Y	200
  	Z	100
  Working table (mm)	Marble	470*370
  	Glass	338*238
  	Load-bearing	25kg
  Imaging and measurement system	CCD	HDMI CCD camera
  	Optical system	EOC Optical system
  	Eyepieces	WF-10X

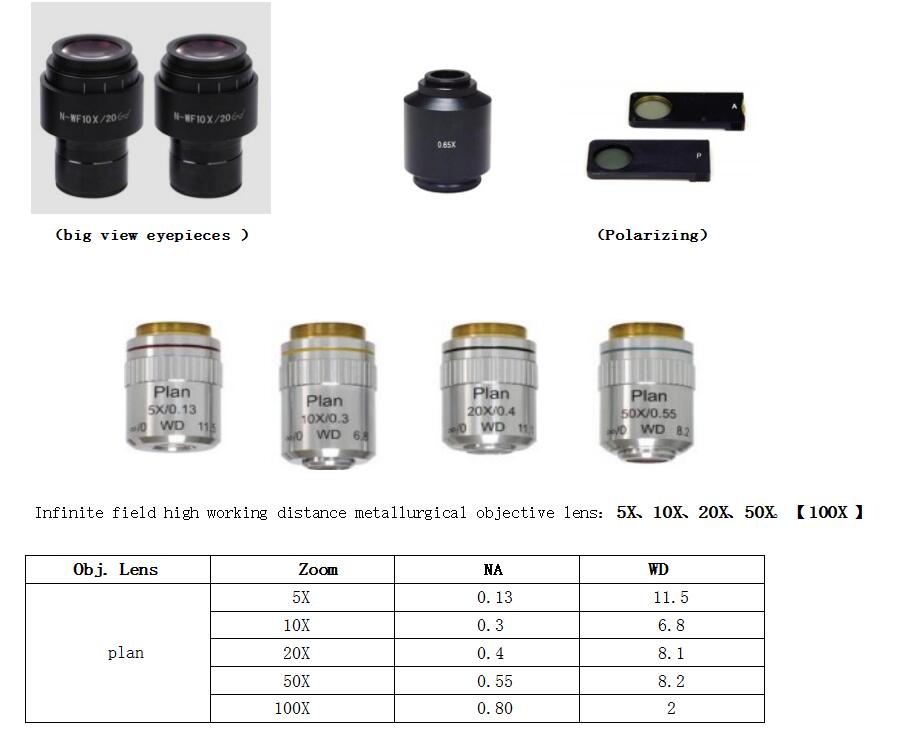

  	Obj. Lens	5X： WD 11.5mm 10X: WD 6.8mm 20X: WD 8.1mm 50X: WD 8.2mm 100X: WD 2mm(optional)
  	Grating ruler  Resolution	0.0001mm
  Measurement accuracy(um)		X、Y linear accuracy：1.6+L/200 X-Y vectorial accuracy：2+L/200  Z focus accuracy≤0.002mm（> 10X ）
  Light		LED coaxial drop light + LED parallel transmission light
  Power		220v±10%（AC） 50Hz （resistance≤4Ω ground wire）
  Working environment		Temperature：18~24℃、relative humidity：30~75%、 Far away from the source of vibration




• Applicataion
