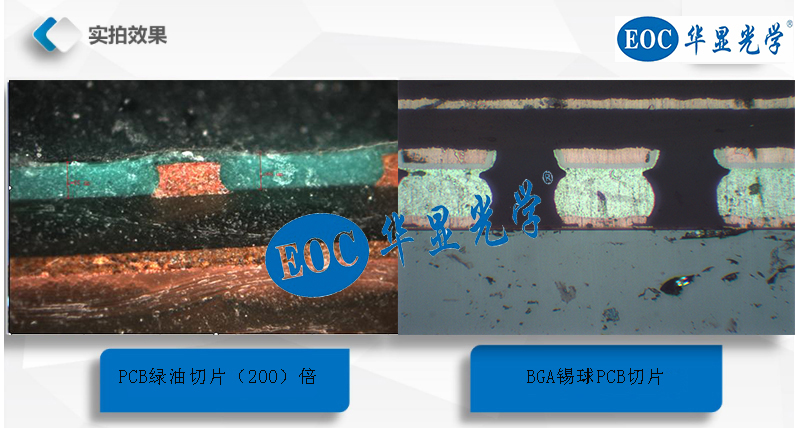

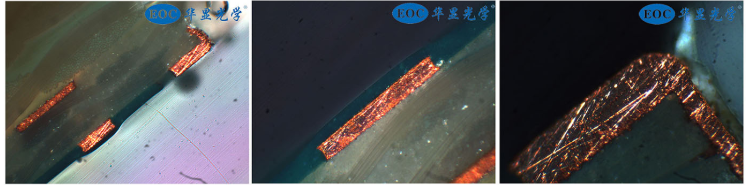

       PCB板切片观察（这些照片是由HDMI摄像头拍摄）



                                    目镜放大5x                             目镜放大10x                                     目镜放大20x

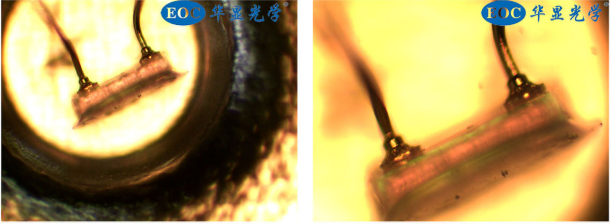

   LED观察效果（这些照片是由HDMI摄像头拍摄）



                                                                               目镜放大10x                                            目镜放大20x








































  深圳华显光学_ 视频显微镜

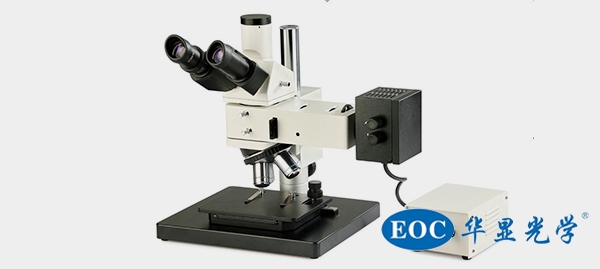

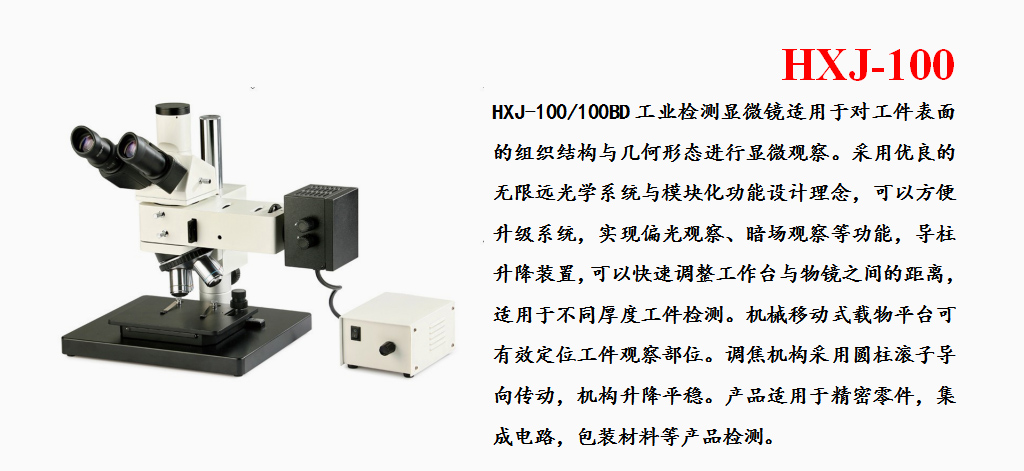

• HXJ-100 金相显微镜




  ► 标准配置参数




  目镜	大视野 WF10X(视场数Φ22mm)
  无限远平场消色差物镜	HXJ-100（配明场物镜）		PL L5X/0.12 工作距离：26.1 mm
  			PL L10X/0.25 工作距离：20.2 mm
  			PL L20X/0.40 工作距离：8.80 mm
  			PL L50X/0.70 工作距离：3.68 mm
  	HXJ-100BD（配明/暗场物镜）		PL L5X/0.12 BD 工作距离：9.70 mm
  			PL L10X/0.25 BD 工作距离：9.30 mm
  			PL L20X/0.40 BD 工作距离：7.23mm
  			PL L50X/0.70 BD 工作距离：2.50 mm

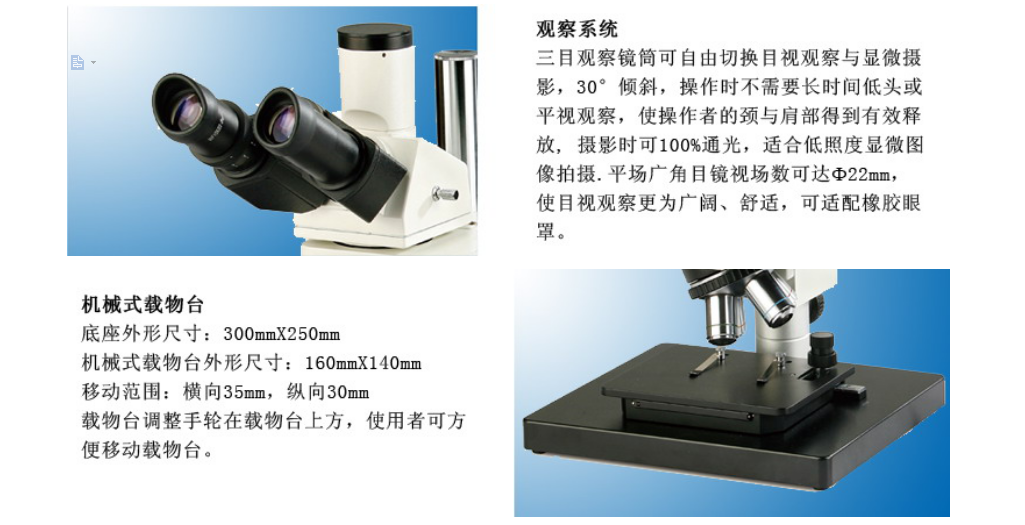

  目镜筒	三目镜30˚倾斜, 可100%通光摄影

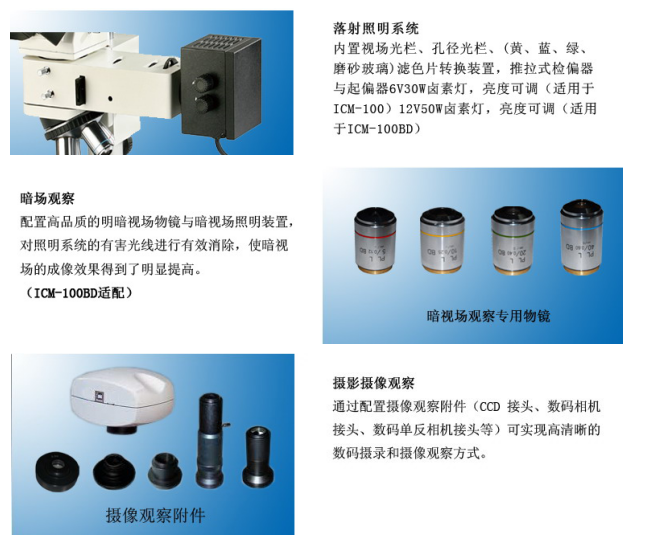

  落射照明系统	HXJ-100	12V30W卤素灯，亮度可调
  	HXJ-100BD	12V50W卤素灯，亮度可调
  	内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置，推拉式检偏器与起偏器
  调焦机构	粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:1μm
  转换器	五孔(内向式滚珠内定位)
  工作台	底座外形尺寸：300mmX240mm
  	机械式载物台外形尺寸：185mmX140mm，移动范围：横向35mm，纵向30mm









  ► 选配件







  选配件	目镜		分划目镜10X（Φ22mm）
  	物镜	HXJ-100	40X、60X、、80X、100X(干式) 明场物镜
  		HXJ-100BD	40X、60X、80X、100X明/暗场物镜
  	CCD接头		0.4X、0.5X、1X、0.5X带分划尺
  	摄像系统		USB输出：300万/500万像素 VGA输出：130万像素 HDMI输出：200像素
  	数码相机接头		CANON(EF) NIKON( F)




•
