  显微镜简介：

  SMZ-171体视三目显微镜，ZOOM 1:6.7 奉献优异的性能价格比，放大图像立体感强，分辨率高，

  像面平整专为工业应用设计，超长工作距离、超大景深、防静电(ESD)，拥有完备的附件功能，

  是您最理想的工具。




  广泛应用于手机维修、珠宝鉴定、微观雕刻、电子元器件外观检测、SMT外观检测、半导体芯片

  观察、五金材料观察、产品维修和线路焊接等行业领域。
















  功能应用：

  根据产线的需求，在普通显微镜的基础上进行全面的改进，采用实验室显微镜配置的高清镀膜镜片，

  提高分辨率的图像，像面平坦舒适；

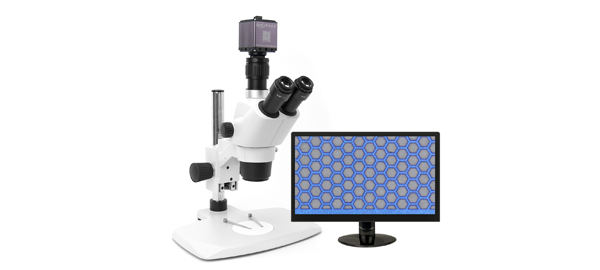

  连接EOC高清工业相机，可大屏实时成像，可多人同时观看，并可缓解视觉疲劳。

  .

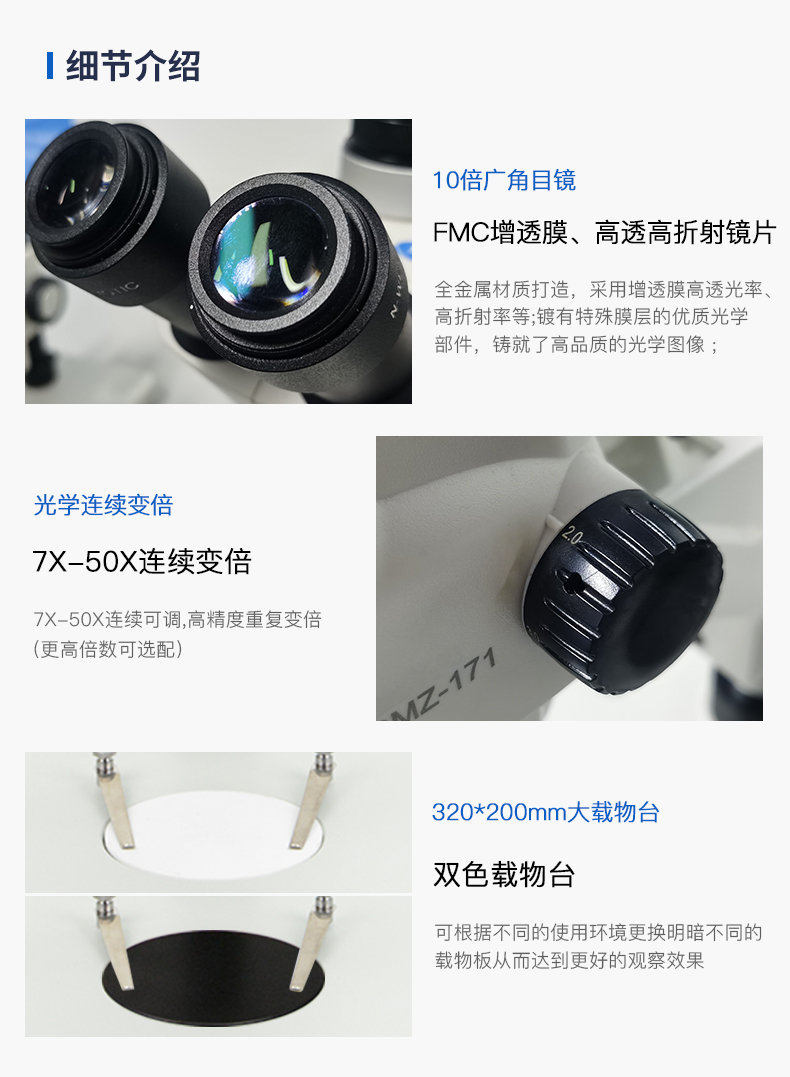

  显微镜特点：




  眼罩:方便观察的护眼罩一对
  广角ESD目镜:高眼点超广角
  视度可调，调节范围：±5屈光度 WF10X/23
  防静电:(ESD)
  目镜:
  10X/23(可加分划板)ESD
  12.5X/18(可加分划板) ESD(选配)
  15X/16(可加分划板) ESD(选配)
  20X/13(可加分划板) ESD(选配)
  分划板:(选配)
  镜体:
  放大倍数连续可变，高清晰度、高景深的立体图像，变倍手轮双侧水平设置，变倍灵活舒适
  变倍定档轻巧方便，重复精度高
  双目倾斜45°，瞳距调节范围：48mm~75mm
  变倍范围：0.75X ~ 5X
  变倍比：1：6.7
  工作距离：110mm
  附加物镜:防霉设计(选配)
  0.63X [WD = 142.7 mm]/0.75X [WD = 128.6 mm]/1.5X [WD = 56.3 mm ]/2.0X [WD = 38.6 mm]
  调焦机构：V型导轨与钢球组合构成调焦机构，保证调焦灵活舒适、稳定可靠
  上光源：3W LED灯，亮度可调，角度可调
  立柱式底座调焦总行程：50mm
  立臂式底座调焦总行程：140mm
  镜体安装尺寸：Ø76mm，物镜中心自动对准工作台板中心
  满足SMZ-171配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物镜的需要
  镜体安装尺寸：Ø76mm，镜架内置可调角度、可调亮度的3W LED落射光源
  立柱安装尺寸：Ø32mm，底座内置可调亮度的3W LED透射光源
  可单独使用或者同时使用落射、透射光源
  有标准底座和防静电(ESD)两种底座供选择
  镜架内置可调角度、可调亮度的3W LED落射光源
  可单独使用或者同时使用落射、透射光源
  选用ESD平底座时，可选配冷光源照明器和光纤使用

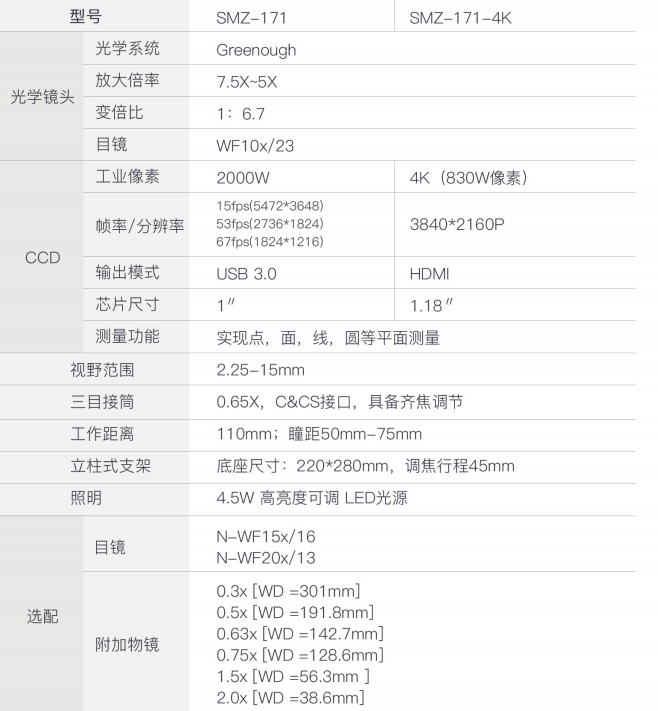

  参数规格：
