• 显微镜简介：

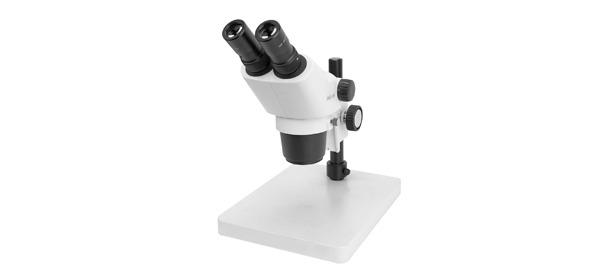

  SMZ-161连续变倍体视显微镜，采用Greenough光学系统，实现了大范围的变焦比和清晰的观察

  影像，以及高度平直度和较深的焦点深度。色彩逼真，立体感强，并且视野宽阔。ZOOM 1:6奉献

  优异的性能价格比；放大倍数连续可变、超长工作距离、超大分辨率，具有优良的整机性能。




  广泛应用于手机维修、珠宝鉴定、微观雕刻、电子元器件外观检测、SMT外观检测、半导体芯片观

  察、五金材料观察、产品维修和线路焊接等行业领域。









  功能应用：




  适用于PCB、液晶等行业生产作业线对微小零件和集成电路的观测、装配和检查以及机械精加工、

  精密零件的检测。
  45°观察角度，符合人机工程学要求，可使您长时间工作下不会感到颈肩不适.

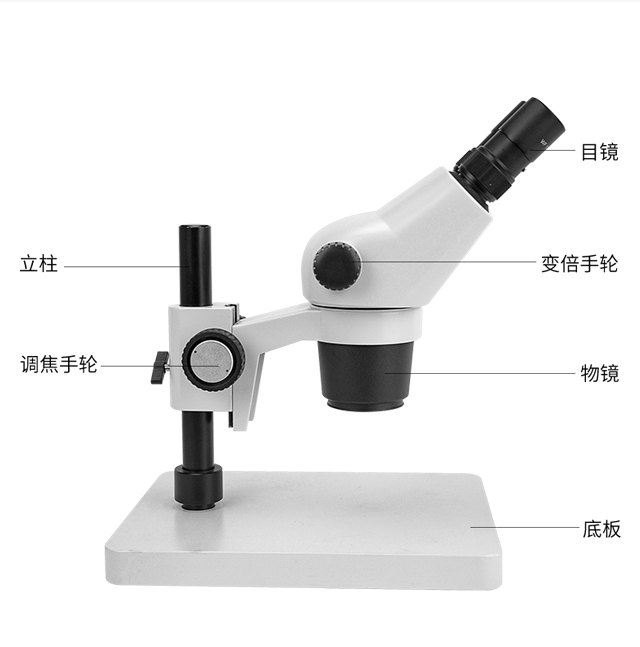

  显微镜特点：




  镜体：
  双目倾斜45°，目镜筒联动设计，瞳间距可在50mm~75mm之间自由调节。

  目镜筒视度可调节，屈光度可调节范围±5，让不同瞳距、不同视力的用户

  都可以获得最佳的观察效果。Greenough原理提高了整体分辨率，

  最高每毫米460线对的超大分辨率。变倍手轮双侧水平设置，优异的1：6变倍比，

  0.75X~ 4.5X之间变倍轻松灵活转换。变倍定档轻巧方便，重复精度高。

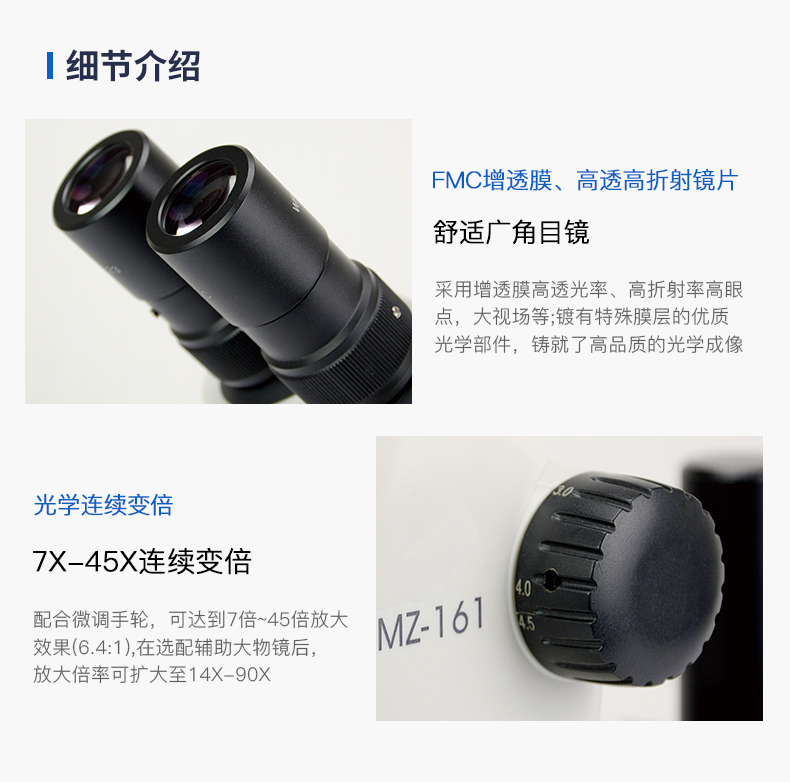

  目镜：
  超大视场WF10X/23，配备方便观察的护眼罩一对。




  附加物镜：
  新设计的0.3X、0.5X、0.63X、0.75X、1.5X、2X附加物镜，
  您可以根据对工作距离和总放大倍数的要求来选择配备。
  操作快捷方便，直接将附加物镜旋上，重新调整调焦机构在立柱上的位置进行重新调焦即可。




  调焦机构：
  燕尾导轨调焦机构，保证调焦灵活舒适、稳定可靠。立柱式底座调焦总行程为45mm，

  镜体安装尺寸Ø76mm。调节手轮手感可通过松紧调节圈进行调节，

  防止镜体下滑或手感过紧。

  调焦手轮具有打滑功能，当调焦到行程的上、下极限位置时手轮的转动为“空转”，

  可以防止对齿轮的过度挤压。




  立柱式平底座：
  提供宽大舒适的工作平台，220mm X 280mm；
  底座上带有立柱，立柱安装尺寸为Ø25mm。
  立柱上带有支承圈，位于升降机构的下方，
  防止升降机构从立柱上意外滑落。

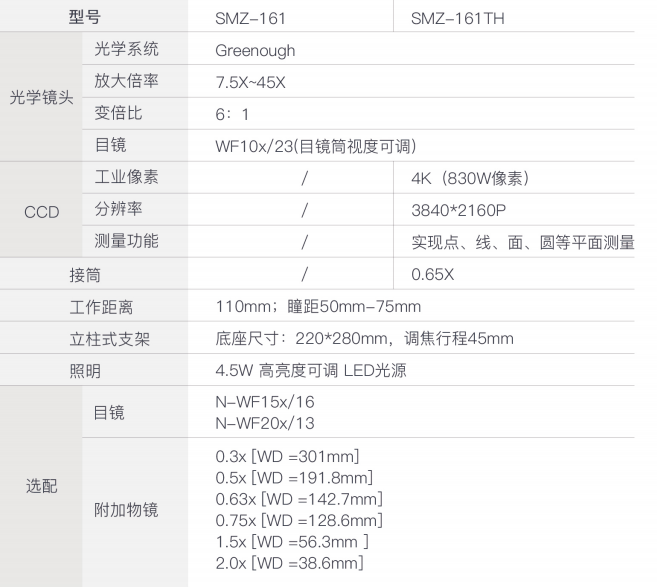

  参数规格：
