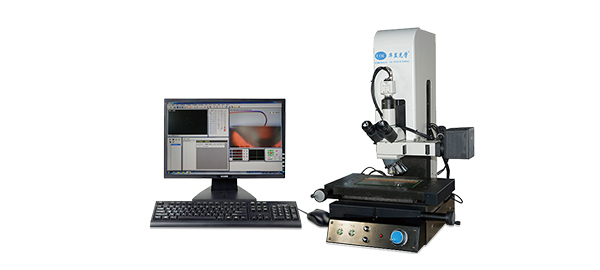

E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

•

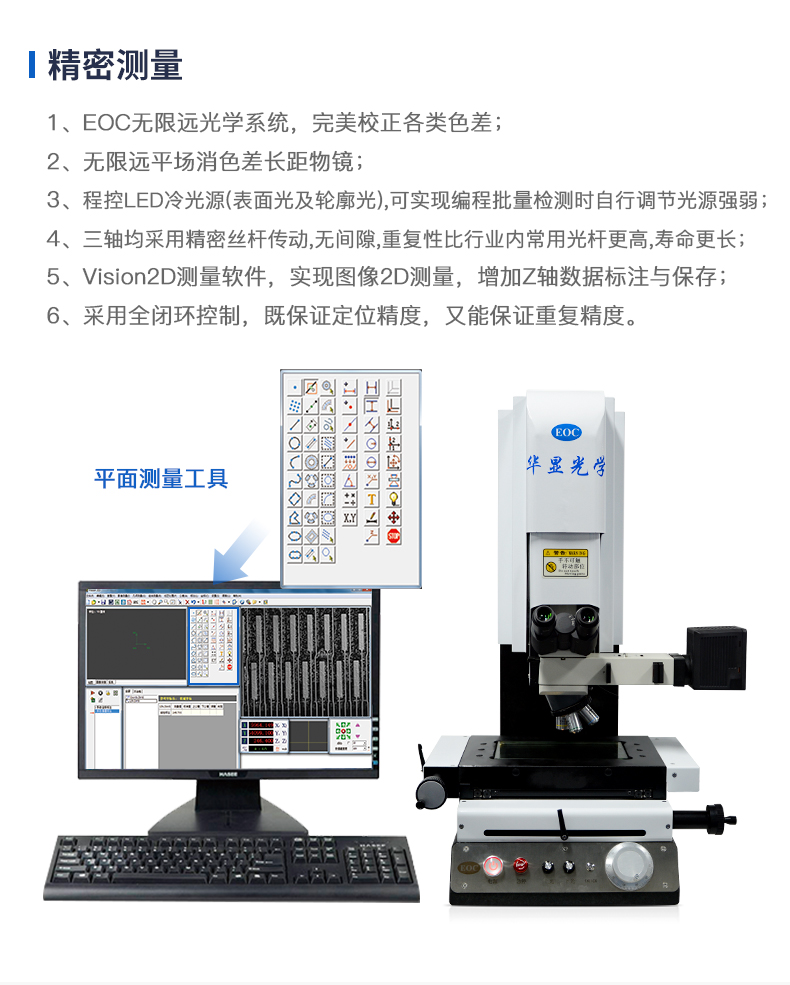

  显微镜介绍：

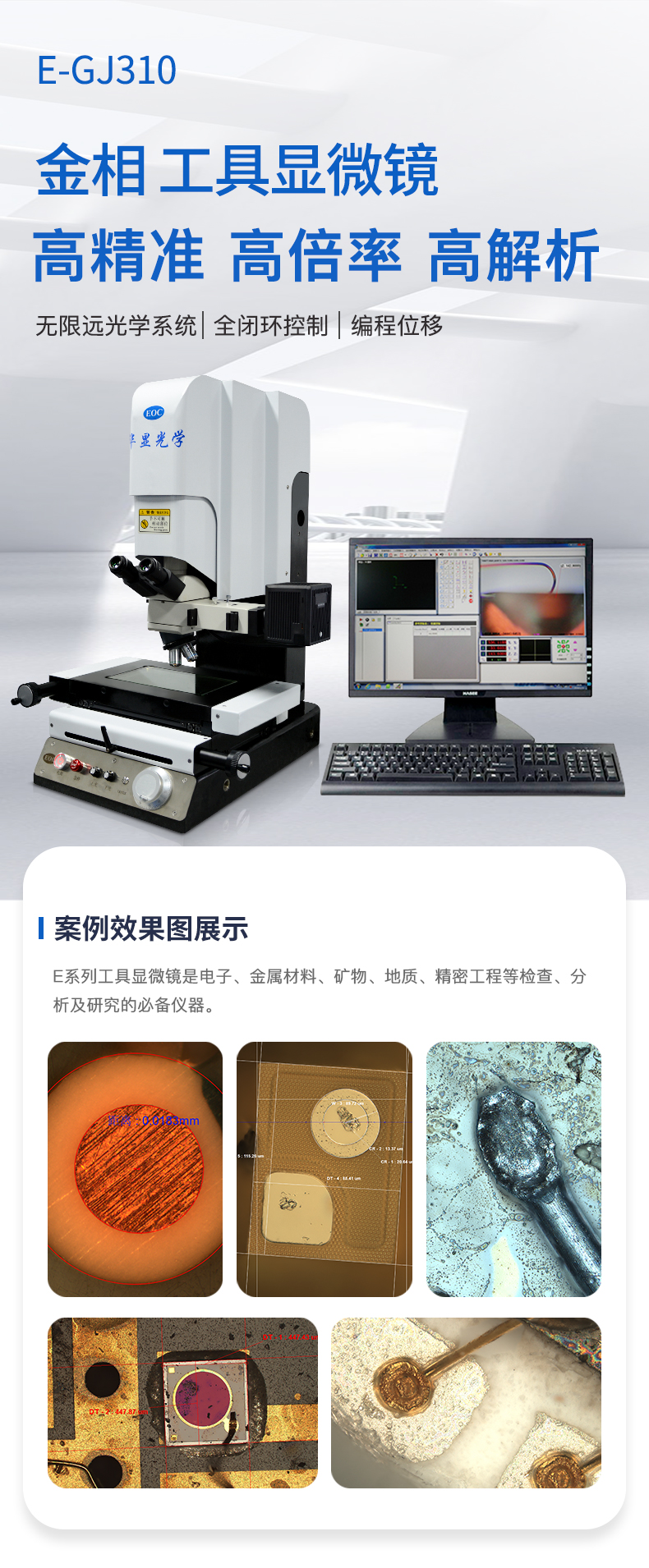

  E-GJ310工具显微镜，E系列工具显微镜是电子、金属材料、矿物、地质、精密工程等检 查、分析及

  研究的必备仪器，适用于教学、科 研、工业等领域。




  同轴落射照明系统12V/50W落射照明器及无限远平场长工作距离金相物镜为您提供最佳的图像质量

  和亮度。采用大理石基座，高精密的移动工作平台，z轴电动调焦，无须站立操作，机身具备抗震防

  抖功能。




  E系列工具显微镜具备手动/自动测量方式可选；自动测量可现自动测量及编程。












  软件特殊功能：




  1. 量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。
  2. 直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。
  3. 几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
  4. 调节 CCD 参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
  5. 利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
  6. 量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
  7. 测量数据化输出，转成 WORD (.doc) 、EXCEL (.xls)。
  8. 机械图形直接输出.dxf 格式，实现 2D 抄数功能 ，与 AutoCAD、Pro/e 等其它软件无缝联接。
  9. 可转入.DXF 格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差
      测量值。
  10. 提供平面内直线度、圆度、角度分析，进行有效之品质检验。

  11. 机台精度补偿，提高量测精度。

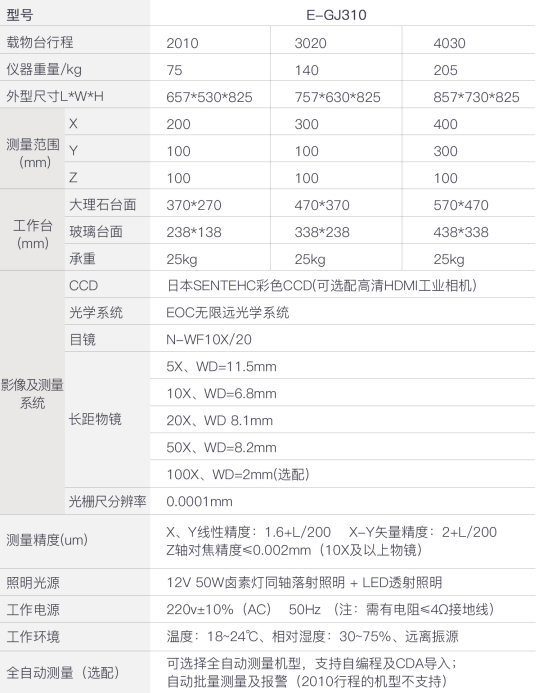

      参数规格：




























• 规格参数：
