• 显微镜介绍：

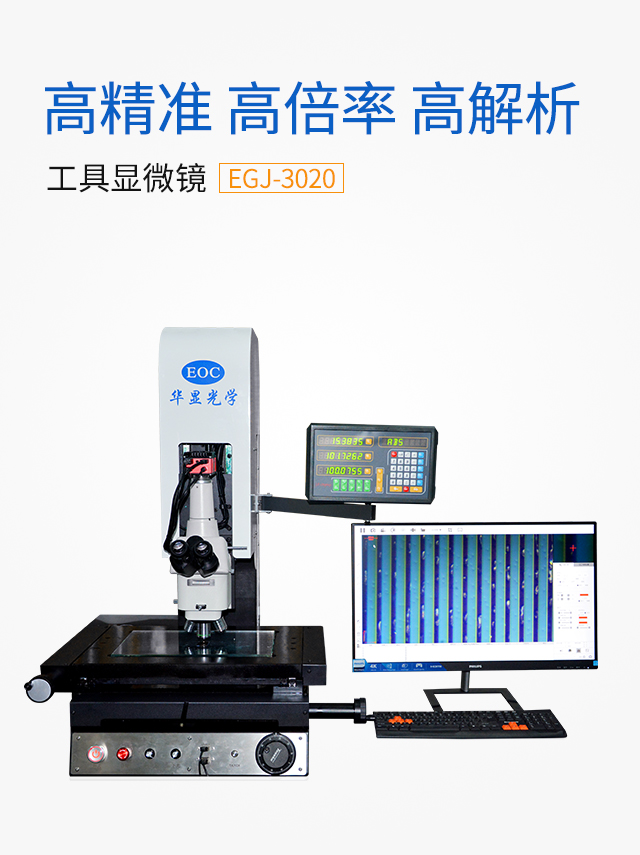

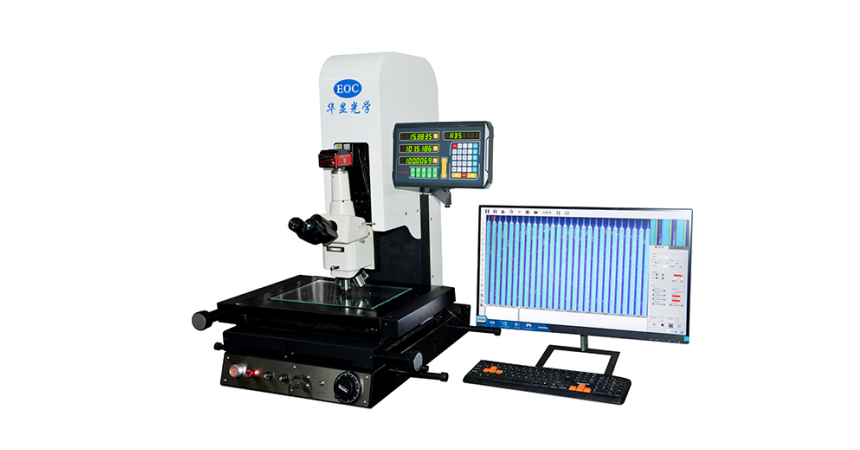

  EGJ-3020工具显微镜，E系列工具显微镜是电子、金属材料、矿物、地质、

  精密工程等检查、分析及研究的必备仪器，适用于教学、科 研、工业等领域。

  同轴落射照明系统12V/50W落射照明器及无限远平场长工作距离金相物镜为

  您提供最佳的图像质量和亮度。













  采用大理石基座，高精密的移动工作平台，z轴电动调焦，无须站立操作，机身具备

  抗震防抖功能。E系列工具显微镜具备手动/自动测量方式可选；自动测量可实现自动

  测量及编程。















  仪器特点：

  Ø 三轴直线导轨，并直接固定在大理石上，确保导轨运行时的俯仰及偏摆精度。

  Ø 三轴均采用精密丝杆传动，无间隙，重复性比行业内常用光杆更高，寿命更长。

  Ø 采用 EOC无限远光学系统，高眼点设计的N-WF10X/20目镜，双目视度可调，无限远平场

      长工作距离金相物镜：5X、10X、20X、50X、100X(选配）实现高清长距观察。




  Ø 高亮度的12V/50W卤素灯能为所有显微观察技术及显微照相技术提供充足的照明，使您可

      以轻松进行长时间观察，并获得清晰度高、衬度佳的显微图像。带可变孔径光栏和视场栏

      装置、调中装置，保证视场照明均匀，可配偏光观察装置。




  Ø 采用全闭环控制，既保证定位精度，又能保证重复精度。





















  软件特殊功能：




  1. 量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。
  2. 直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。
  3. 几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕 捉。
  4. 调节 CCD 参数设定，提高自适应力；去除毛边功能，以正确取得 量测数据。
  5. 利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
  6. 量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
  7. 测量数据化输出，转成 WORD (.doc) 、EXCEL (.xls)。
  8. 机械图形直接输出.dxf 格式，实现 2D 抄数功能 ，与 AutoCAD、Pro/e 等其它软件无缝联接。

  9. 可转入.DXF 格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误

      差测量值。

  10. 提供平面内直线度、圆度、角度分析，进行有效之品质检验。

  11. 机台精度补偿，提高量测精度。

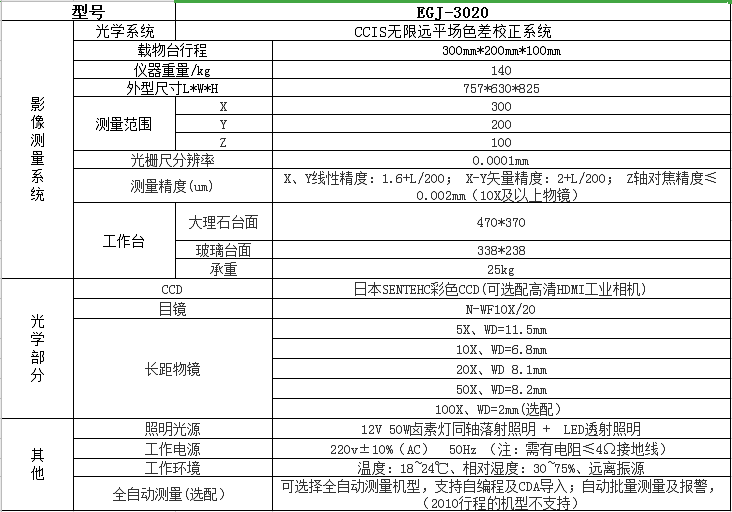

  规格参数：






















• 规格参数：
