E系列工具测量显微镜

• 描述

• 参数

• 应用&视频

•

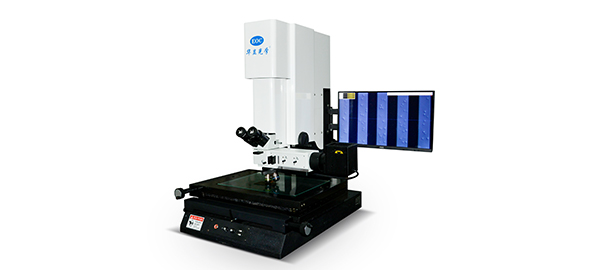

  显微镜介绍：

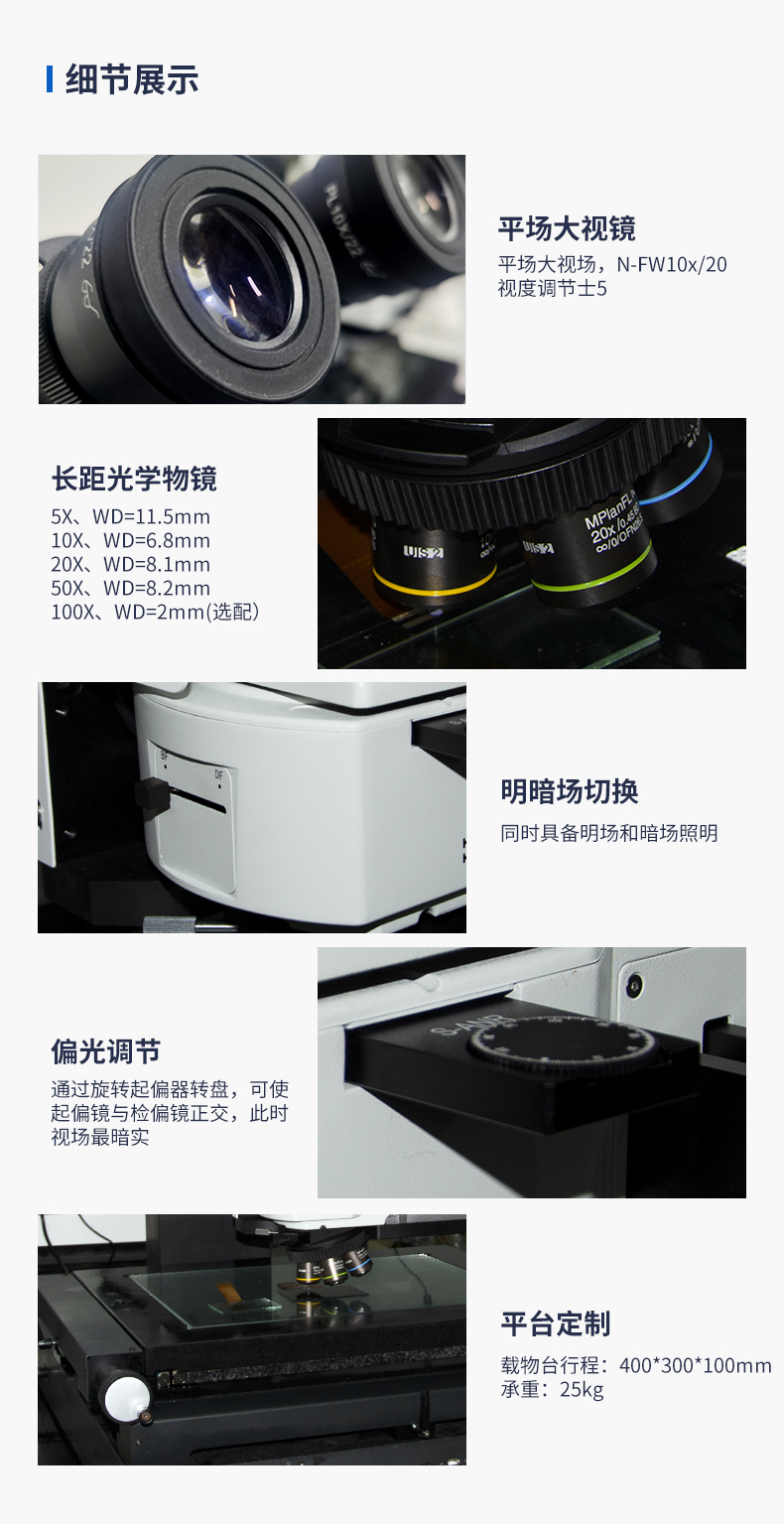

  E系列工具显微镜，同轴落射照明系统12V/50W落射照明器及无限远平场长工作距离金相物镜为您

  提供最佳的图像质量和亮度。采用大理石基座，高精密的移动工作平台，z轴电动调焦，无须站立操

  作，机身具备抗震防抖功能。




  E系列工具显微镜具备手动/自动测量方式可选；自动测量可现自动测量及编程。

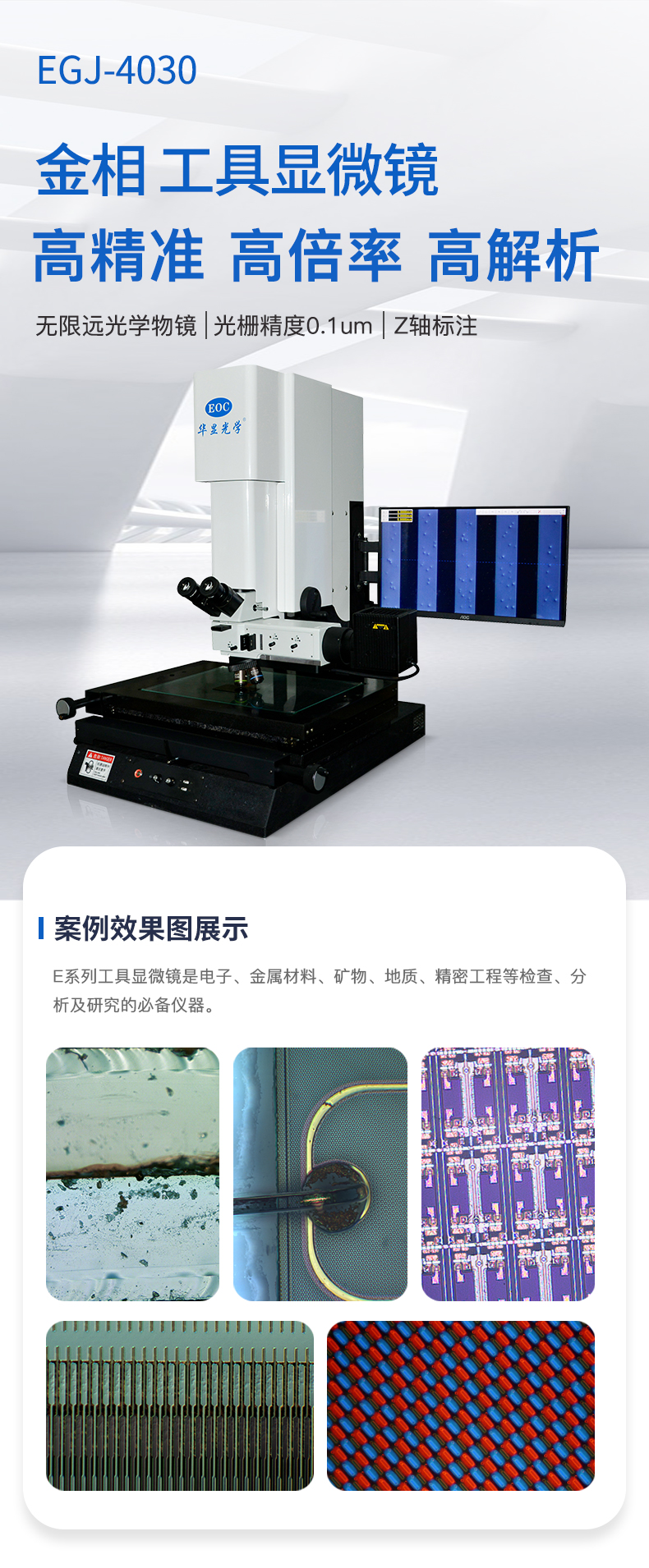

  E4030工具显微镜是电子、金属材料、矿物、地质、精密工程等检 查、分析及研究的必备仪器，

  适用于教学、科 研、工业等领域。


















  软件特殊功能：




  1. 量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。
  2. 直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。
  3. 几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕
  捉。
  4. 调节 CCD 参数设定，提高自适应力；去除毛边功能，以正确取得
  量测数据。
  5. 利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、
  圆、弧。
  6. 量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
  7. 测量数据化输出，转成 WORD (.doc) 、EXCEL (.xls)。
  8. 机械图形直接输出.dxf 格式，实现 2D 抄数功能 ，与 AutoCAD、
  Pro/e 等其它软件无缝联接。
  9. 可转入.DXF 格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差
  测量值。
  10. 提供平面内直线度、圆度、角度分析，进行有效之品质检验。

  11. 机台精度补偿，提高量测精度。

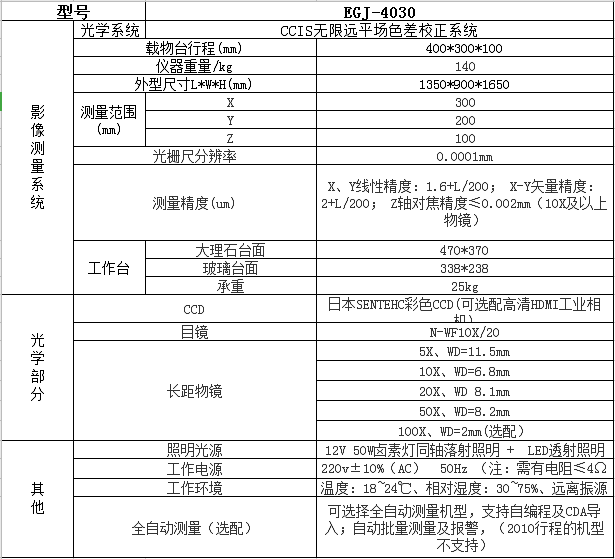

  规格参数：


































•


  规格参数：
