E系列工具显微镜是电子、金属材料、矿物、地质、精密工程等检查、分析及研究的必备仪器，
适用于教学、科 研、工业等领域。选配日本奥林巴斯光学系统，定向用于TFT/TP/LCM等产品
导电粒子观察。E系列工具显微镜具备手动/自动测量方式可选；自动测量可现自动测量及编程。

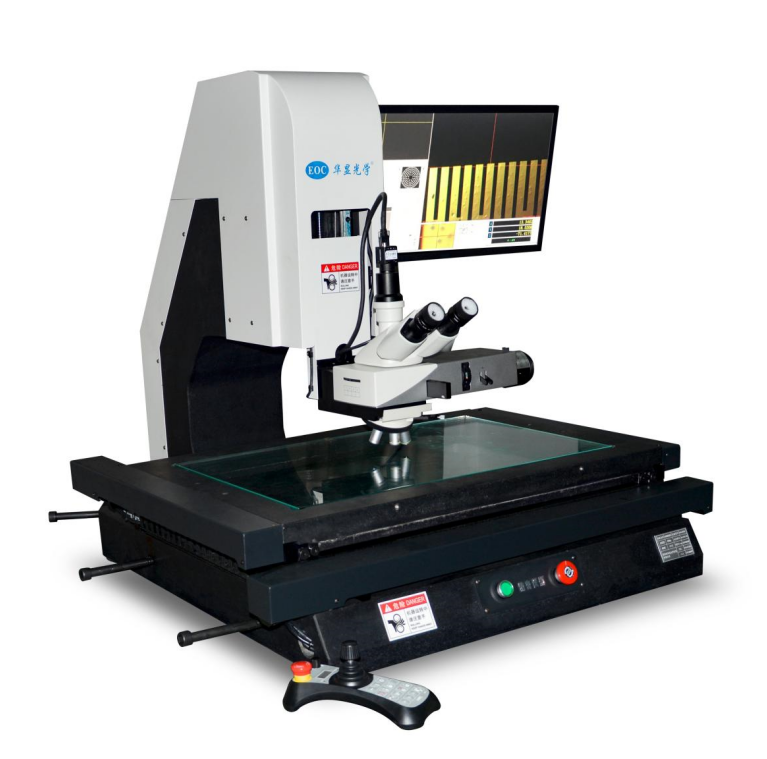

E-S5040系列 工具显微镜
仪器特点：
Ø 三轴直线导轨，并直接固定在大理石上，确保导轨运行时的俯仰及偏摆精度。
Ø 三轴均采用精密丝杆传动，无间隙，重复性比行业内常用光杆更高，寿命更长。
Ø 采用 奥林巴斯原装光学系统，高眼点设计的N-WF10X/20目镜，双目视度可调，
无限远平场长工作距离金相物镜：5X、10X、20X、50X、100X(选配）
实现高清长距观察。
Ø 采用全闭环控制，既保证定位精度，又能保证重复精度。
规格参数：
|
E-S5040 |
||
|
载物台行程 |
5040 |
|
|
仪器重量/kg |
≥370 |
|
|
外型尺寸L*W*H |
≥1120*840*1050 |
|
|
测量范围 (mm) |
X |
500 |
|
Y |
400 |
|
|
Z |
200 |
|
|
工作台 (mm) |
大理石台面 |
700*600 |
|
玻璃台面 |
545*445 |
|
|
承重 |
25kg |
|
|
影像及测量系统 |
CCD |
德国IDS工业相机 |
|
光学系统 |
奥林巴斯光学机构 |
|
|
目镜 |
日本奥林巴斯N-WF10X/20 |
|
|
日本奥林巴斯微分干涉物镜 |
明暗场物镜：5X、10X、20X、50X |
|
|
光栅尺分辨率 |
0.0001mm |
|
|
DIC |
完整偏光调节系统以及微分干涉调节片 |
|
|
测量精度(um) |
X-Y测量精度：2+L/250 Z轴对焦精度≤0.002mm 重复测量精度0.002mm |
|
|
照明光源 |
卤素光源/LED光源（选配） |
|
|
工作电源 |
220v±10%（AC） 50Hz （注：需有电阻≤4Ω接地线） |
|
|
工作环境 |
温度：18~24℃、相对湿度：30~75%、远离振源 |
|
|
自动测量 |
CNC可编程测量系统 |
|
|
扫码 |
配置Holley高清扫码枪 |
|
|
电脑 |
研华MIC7700H；I5处理器，SSD500G，内存8G；飞利浦27寸显示器 |
|
|
减震装置 |
气动主动减震台（SMC气动器件） |
|
|
机身 |
济南青大理石底座，钣金为304不锈钢 |
|
